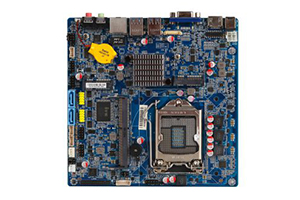

| 鼎盛 嵌入式主板 DN-H110SL |
 |
产品简介
支持 Intel Skylake-S &KabyLake-S CPU
Intel H110 Chipset
HDMI + HDMI/VGA + LVDS显示接口
DDR4 笔记本内存
|
|
| 鼎盛 嵌入式主板 DN-H110SL详细介绍 |
采用Intel H110芯片组，支持Intel6th Skylake及7th Kabylake-S 系列CPU，内置LVDS/eDP显示输出，支持最大6*COM，集成LPT端口。可应用于工业控制、POS、智能零售、云终端等行业。
支持 Intel Skylake-S &KabyLake-S CPU Intel H110 Chipset HDMI + HDMI/VGA + LVDS显示接口 DDR4 笔记本内存 4个COM 12V/19V DC-IN
产品详情：
| DN-H110SL | 处理器 | 处理器 | Intel Skylake-S&Kabylake-S Series 处理器 | 主芯片 | Intel® H110 Chipset | BIOS | AMI EFI 64 Mbit | 扩展插槽 | Mini-PCIe#1 | 1 x 半高 Mini-PCIe 支持 Wi-Fi/BT | Mini-PCIe#2 | 1 全高 Mini-PCIe 支持 mSATAIII | 内存 | 规格 | 1 x SODIMM DDR4 2133MHz | 最大支持容量 | 16 GB | 显示 | 显示芯片 | 集成 Intel® HD Graphics | HDMI1.4b | HDMI Max. 4096 x 2160 @ 30Hz | VGA | Max. 1920*1080@ 60Hz | LVDS | Default 1920 x1080, 5V | 网络 | 网卡芯片 | Realtek 8111F千兆网卡, 支持网络唤醒 | 网络接口 | RJ45 | 音频 | 接口 | Realtek ALC662-VD0, High Definition Audio (HD), Mic-in, Audio-out | 存储 | mSATA | 1 x mSATAIII | SATA | 2 x SATAIII | 后 I/O | DC-IN | 1 x 12 ~19V DC-IN (2.5mm) | HDMI | 1 x HDMI1.4b | VGA | 1 x VGA | USB | 4 x USB3.0 | Ethernet | 1 x RJ45 | Audio | 1 x MIC-IN, 1 x AUDIO-OUT | 内部接口 | LVDS & 背光 | 1 x 24bit 双通道 LVDS 插针 | USB (2.54间距) | 2 x 9Pin USB2.0 插针可扩展 4 x USB2.0 | COM (2.54间距) | 2 x 9Pin COM 插针,支持5V/12V供电，默认5V | Audio | 1 x 9pin 音频插针 | 内置显示插针 | 1 x VGA插针 |
内部接口 | SATA 供电接口 (2.0间距) | 2 x 4Pin 插针 | 攻放 | 1 x Speaker | 电源 | 供电类型 | DC-IN | 电源参数 | 12~19V | 环境 | 工作温度 | 0~60℃ at 0.7m/s air flow | 存储温度 | -20~75℃ | 相对湿度 | 95%@40℃ (无凝结) | 操作系统 | Windows | Windows® 8.1, 10 | Linux | Support | 外观 | 尺寸 | 170 x 170mm | 散热 |
| 风扇散热
|
