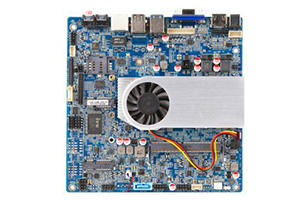

| 鼎盛 嵌入式主板 MI-3855SL |
 |
产品简介
板载Intel kabylake-U 3855U CPU
支持DDR4 SO-DIMM内存，最大支持16G内存容量
最大6*COM RS232接口
2* RJ45千兆网络端口
|
|
| 鼎盛 嵌入式主板 MI-3855SL详细介绍 |
采用Intel 6th Skylake-U系列芯片组，集成Intel Core 3855U CPU，内置LVDS/eDP显示输出，双千兆网络，支持最大6*COM，集成LPT端口。可应用于工业控制、POS、智能零售、云终端等行业
板载Intel kabylake-U 3855U CPU 支持DDR4 SO-DIMM内存，最大支持16G内存容量
最大6*COM RS232接口
2* RJ45千兆网络端口
内置LVDS显示接口，支持1080P显示输出，可选eDP显示输出 双HDMI显示输出，可选HDMI+VGA显示
产品详情：
| MI-3855SL | 处理器 | 处理器 | 第六代Intel Skylake-U 3855U 处理器 | 核心/线程 | 2/2 | BIOS | AMI EFI 64 Mbit | 扩展插槽 | Mini-PCIe#1 | 1 x 全高 Mini-PCIe 支持 Wi-Fi(PCIe信号） | Mini-PCIe#2 | 1 全高 Mini-PCIe 支持 mSATAIII | 内存 | 规格 | 1 x SODIMM DDR4 2133MHz | 最大支持容量 | 16 GB | 显示 | 显示芯片 | 集成 Intel® HD Graphics | HDMI1.4b | HDMI Max. 4096 x 2160 @ 30Hz | LVDS | Default 1920 x1080, 5V | eDP | 支持，与LVDS二选一（标配为LVDS） | 支持三显 | 支持 HDMI + LVDS/eDP + HDMI | 网络 | 网卡芯片 | Realtek 8111F千兆网卡, 支持网络唤醒 | 网络接口 | RJ45 | 音频 | 接口 | Realtek ALC662-VD0, High Definition Audio (HD), Mic-in, Audio-out | 存储 | mSATA | 1 x mSATAIII | SATA | 1 x SATAIII | 后 I/O | DC-IN | 1 x 12 - 19V DC-IN (2.5mm) | USB | 2 x USB3.0 + 2 x USB2.0 | Ethernet | 1 x RJ45 | HDMI | 2 x HDMI1.4b | Audio | 1 x MIC-IN, 1 x AUDIO-OUT | 内部接口 | LVDS & 背光 | 1 x 24bit 双通道 LVDS 插针(与eDP二选一） | USB (2.54间距) | 2 x 9Pin USB2.0 插针可扩展 4 x USB2.0 | COM (2.54间距) | 2 x 9Pin 标准COM 插针 | Audio | 1 x 9pin 音频插针 | 内置显示插针 | 1 x HDMI插针 | Auto_PW ON | 支持硬件上电自动开机，拨码开关 |
内部接口 | SATA 供电接口 (2.0间距) | 1 x 4Pin 插针 | 攻放 | 1 x Speaker(默认3W，8ohm） | 电源 | 供电类型 | DC-IN | 电源参数 | 12-19V | 环境 | 工作温度 | 0~60℃ at 0.7m/s air flow | 存储温度 | -20~75℃ | 相对湿度 | 95%@40℃ (无凝结) | 操作系统 | Windows | Windows® 8.1, 10 | Linux | Support | 外观 | 尺寸 | 170 x 170mm | 散热 |
| 双滚珠风扇散热
|
