一.硬件配置

型号: MYT—A20HD

技术参数:

CPU: A20 双核1.0-1.5G

内存：DDRⅢ１Ｇ

存储：板载4G存储，外接8GSD卡

视频解码支持：• MPEG-1, MPEG-2 MP@HL, MPEG-4.2 ASP@L5 (720p 无 GMC支持), WMV9 MP@HL (720p), H.264

音频解码支持：• DTS/AC3 MP3 MPEG1/MPEG2 WMA

视频输出： • HDMI高清接口 /LVDS接口

音频输出： • 立体声模拟输出

• 光纤和同轴数字输出

网络接口： • RJ45*1；WIFI

其他输入输出接口：• USB 2.0*4 ；电源: +12v

二．系统功能描述

安卓播放终端机支持视频、Flash（SWF）文件、网页（HTML）、字幕、图片、网页的滚动播放;

支持1920*1080高清视频播放；

支持多区域播放

支持多点触摸

支持wife

支持单机点播播放

支持遥控器控制播放

硬件主要功能：

- USB 2.0 Host

- 视频输出最大分辨率支持1920*1080P
- 千兆以太网口

- wife或3G接口
- 可以输出接口HDMI或VGA
- 音频输出功率2*（3-10）W
- 支持遥控操作
- 供电电源：110-240V AC；12V DC

软件主要功能： -

分屏分区播放功能，

支持多模式切换通过网络从服务器下载所需要播放的视频文件，并存储在本 地SD卡或硬盘，

- 播放的视频文件自动循环播放,也可按播放列表播放

- 支持MPEG1/2/4、VOB、MOV、AVI、WMV、H.264、PNG、 BMP、JPG、MP3 等文件格式

- 支持实时文字、视频插播

支持远程监控

支持定时开关机

- 文本文件支持中英文混合显示

- 支持单机播放
- 支持素材审核播放

- 支持信息发布系统数据备份和还原

- 支持多点触摸系统

- 支持终端分组控制

- 支持用户分权限管理

- 支持wife，网口，3G等多种网络类型接入

- 支持触摸屏、叫号机等第三方系统接入

- 支持鼠标键盘或遥控器接入系统操作

系统特点
- 终端机选购形式灵活。可采用一体机，即用户根据实际需要选择15－65寸液晶终端一 体机；也可以选择网络播放盒，配合已有的电视机等显示终端
- 可实现跨网络控制终端机，实现了Internet上完全控制
- 终端机采用主动与被动与服务器连接结合的方式，大大提高系统效率
- 终端具有较好的安全性能，对播放安排、播放内容进行加密控制。
- 扩容性强，服务器控制端无终端数量的限制，可根据客户需求增加控制台数
- 支持批量排片，实现排片后全自动管理功能
- 软件操作界面简洁实用。

应用场合
- 楼宇、商场等视频广告系统；
- 医院、银行、证券所等公告系统；
- 车站、机场等车次、航班信息发布和公告系统；
- 列车、汽车、飞机、轮船等运输工具内的公告系统；
- 报业阅报栏多媒体报纸及广告系统；
- 企业形象宣传、品牌树立和资讯发布；
- 体育场馆视频广告系统和公告系统；

其他特色功能：

-支持多个区域划分，区域的大小和位置任意摆放和拖拉；

-支持图片区域内多张图片切换播放；

-支持同一个播放列表多个不同风格模板之前切换播放；

-支持用户多级权限管理，分配操作权限设置；

-支持终端的分组管理；

-支持后台设置定时开关机、重启、在线升级；

-播放计划设置灵活，可以以年、月、日、时、分、秒为单位设置；

-支持背景图片功能；

三.操作系统：

本多媒体播放终端采用Android4.2.4操作系统,稳定、可靠、安全.

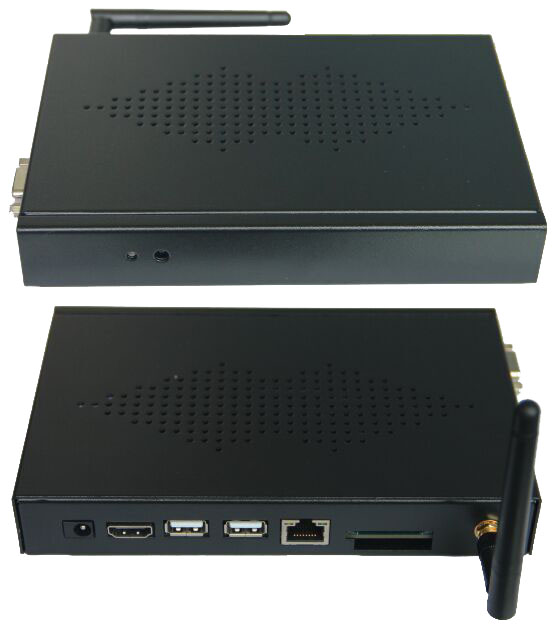

四.规格和外形

规格： 尺寸： 150(长)120(宽)25(高)(MM)

颜色：黑色

工作温度 0℃～55℃ ， 相对湿度 5％～90％@25℃（非凝露）

五.A20终端主板接口图

六．播放效果图

七. 终端安装注意事项：

多媒体播放机就近摆放在电视机附近，播放机HDMI或VGA接口输出直接连接到电视机。

安装点需求条件：

1、220V电源接口，

2、RJ45网络接口，

3、HDMI音/视频线直接连接到电视机。

优点：显示效果最好。布线的工程简单，就近拉一根网线就可以了，而且每个电视机播放的内容可以不同，也可以播放相同的播放列表
