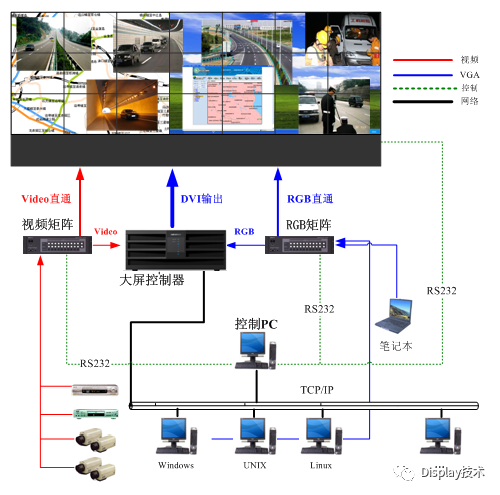

一、大屏拼接的系统架构

1. 大屏幕拼接系统的架构主要分为四个部分：a.拼接显示单元；b.拼接处理器 ；c.拼接接口设备；d.拼接墙软件。

1.1. 拼接显示单元

即DLP/LCD/PDP 显示终端设备，一般有2×2、2×3、3×3 等多种拼接形式，当然显示单元也包括相关的拼接箱体和支撑件等。

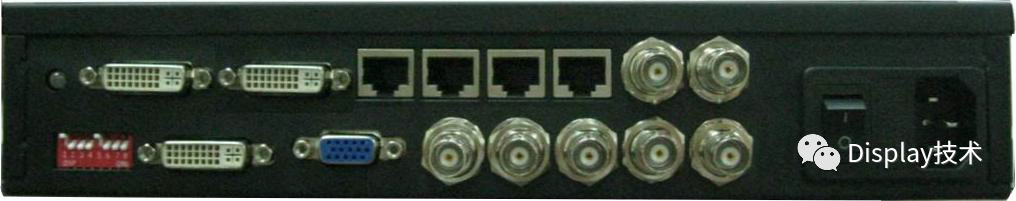

1.2. 拼接处理器

处理器是拼接墙的核心，主要功能是把视频信号分割为多个显示单元，将分割后的显示单元信号输出到多个显示终端，并完成用多个显示屏拼接组成一个完整的图像。

主要功能：画面分割、拼接显示、开窗显示、漫游显示、画面拉伸、跨屏显示、图层叠加、单屏显示

1.3. 拼接墙接口设备部分

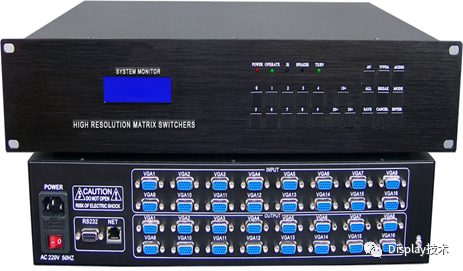

包含音视频矩阵、VGA 矩阵等，主要连接各类输入及输出设备，对拼接墙的显示内容进行控制和切换。

1.4. 拼接墙软件部分

管理控制软件来实现拼接墙的画面显示设定及各种功能，以及显示内容的编辑处理，甚至是内容的在线更新。

二、三种常见的大屏拼接

1. DLP 背投拼接

DLP 大屏拼接，是采用DLP 显示单元拼接的方式，通过大屏幕拼接软件系统，来实现大屏幕显示效果的一 种做法。

DLP 是“Digital Light Procession”的缩写，即为数字光处理，也就是说这种技术要先把影像信号经过数字处理，然后再把光投影出来。它是基于TI（美国德州仪器）公司开发的数字微镜元件——DMD（Digital MicromirrorDevice）来完成可视数字信息显示的技术。说得具体点，就是DLP 投影技术应用了数字微镜晶片（DMD）来作为主要关键处理元件以实现数字光学处理过程。

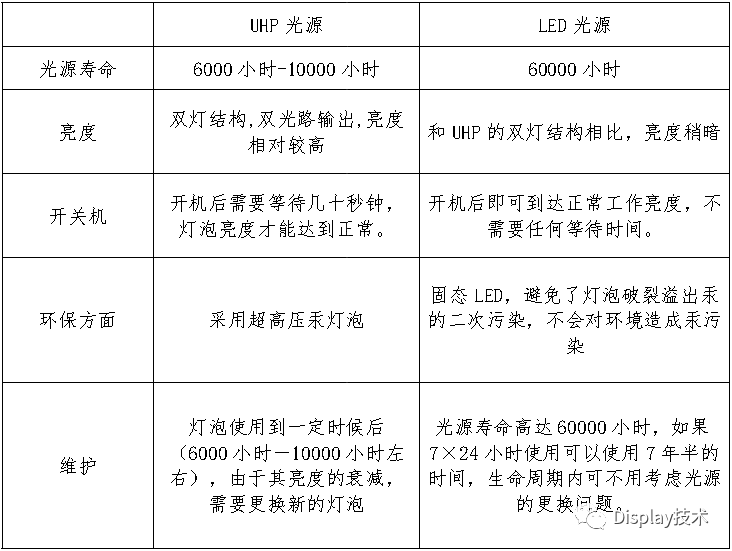

其原理是将通过UHP 灯泡发射出的冷光源通过冷凝透镜，通过Rod（光棒）将光均匀化，经过处理后的光通过一个色轮（Color Wheel），将光分成RGB 三色（或者RGBW 等更多色），再将色彩由透镜投射在DMD 芯片上，最后反射经过投影镜头在投影屏幕上成像。

2. LCD 拼接

LCD 拼接又称为液晶拼接，液晶拼接是在DPL 背投拼接和等离子拼接之后才兴起的，最近几年来运用比较火。液晶拼接屏的消耗功率低、质量轻、而且使用寿命长、没有电磁辐射等等优点。它唯一的不足就是不能完全做到无缝拼接。对显示画面要求非常精细的行业用户来说，稍微有点一遗憾。

LCD 液晶显示器是 Liquid Crystal Display 的简称，LCD 的构造是在两片平行的玻璃基板当中放置液晶盒，下基板玻璃上设置TFT（薄膜晶体管），上基板玻璃上设置彩色滤光片，通过TFT 上的信号与电压改变来控制液晶分子的转动方向，从而达到控制每个像素点偏振光是否射出而达到图像显示目的。而LCD 拼接，就是使用液晶显示屏作为拼接显示单元的拼接方式。

优势：

1. 高亮度，色彩饱满、均匀、亮丽并且超薄机体；

2. 显示清晰、可视面积较大高分辨率显示

3. 长寿命、运行稳定、无耗材及易损件

4. 维修成本较低。

缺点：

5. 拼缝:拼缝非常宽，目前市场上成品窄边LCD 拼缝为7.3mm，最新宣布的超窄边DID 拼缝为5.3mm 左右，显示效果会受拼缝严重影响。

6. 市场成熟度：目前的用户基本为窄边DID 拼接产品，超窄边DID 产品目前处于发展阶段。

7. 一致性问题：由于LCD 屏幕板为一次性成品，拼接系统的各个液晶板之间生产批次有差别，可且拼接后亮度和色彩不可调，因此拼接后会存在一定色差和亮度差。

3. PDP 拼接（等离子拼接）

PDP(Plasma Display Panel，等离子显示板，是一种利用气体放电的显示技术，其工作原理与日光灯很相似。

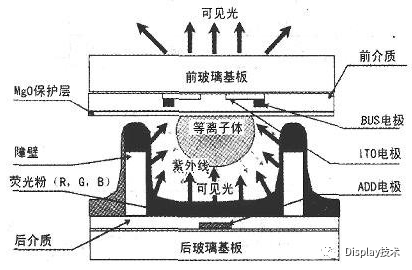

它采用了等离子管作为发光元件，屏幕上每一个等离子管对应一个像素，屏幕以玻璃作为基板，基板间隔一定距离，四周经气密性封接形成一个个放电空间。

放电空间内充入氖、氙等混合惰性气体作为工作媒质。在两块玻璃基板的内侧面上涂有金属氧化物导电薄膜作激励电极。当向电极上加入电压，放电空间内的混合气体便发生等离子体放电现象。气体等离子体放电产生紫外线，紫外线激发荧光屏，荧光屏发射出可见光，显现出图像。

目前，用于拼接的等离子面板大多由韩国欧丽安公司提供，欧丽安生产的42 英寸M-PDP 等离子面板，采用欧丽安独有DZF（Dead-Zone Free）工艺生产，成功去除普通等离子面板四周3-4cm 宽的玻璃边，即所谓的“显示死区”，屏幕边缘每一个像素点都可清晰显示。拼接后，各显示单元之间缝隙小于3mm，实现最佳的等离子拼接效果，幕墙画面完美无缺。

等离子显示屏机身超薄，占地面积小、适合壁挂、从而适合在任何面积的场所安装，就算您的空间非常小，安装等离子显示屏也是完全可以的，就安装空间来说，比 DLP 要节省的多。

但是等离子屏产品像素点缝隙大，可靠性能相对于其他产品较低，耗电也比较高，寿命有先天不足，使用5000-10000 小时后屏幕亮度就会衰减一半，并难以在海拔2500 米以上的地方正常工作，其最致命的弱点就是在长时间显示计算机图像或静态图像时容易灼烧（所谓灼烧现象是指等离子电视在长期处于图像静止状态时屏幕内部等离子体发生变化导致不能正常工作，直观表现为在屏幕的特定位置会留有图像的残影，且无论更换任何片源都无法去除）。

优点：颜色鲜艳、高亮度、高对比度 、机身超薄

缺点：耗电与发热量很大，灼伤现象，画质随时间递减，并形成每块拼接屏之间的色差。

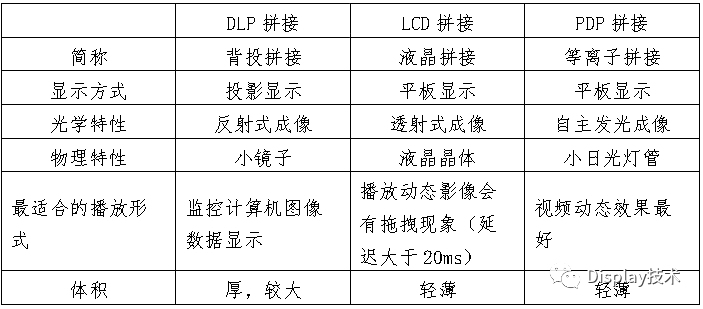

三、三种大屏拼接的区别

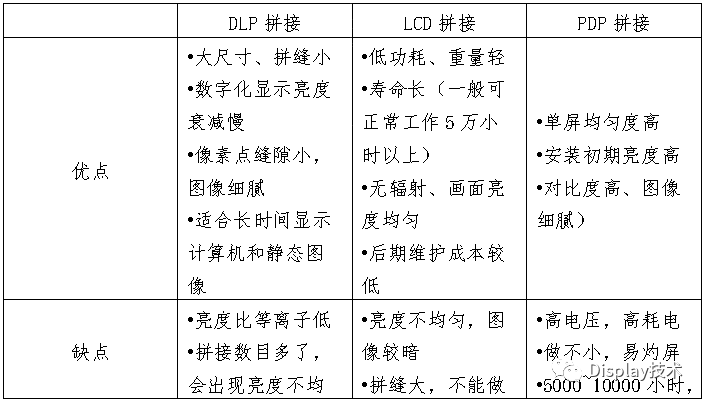

整体优缺点

四、总结

1. 从功能上：

a.背投技术体积与重量过大，几项关键技术指标仍不及等离子及液晶，若使用UHP 灯泡的话，背光灯易老化，需要频繁更换。

b.等离子由于耗电量与发热量很大，且有严重灼伤现象，并不适宜用于长时间显示静态监控画面，且用于拼接之后，整机升温更高，致使设备容易烧毁。

c. 液晶显示具有厚度薄、重量轻、低能耗、长寿命、无辐射等优点，但要进行无缝拼接的话，还需要时日。

2. 从价格上：

等离子和液晶初始费用高，而DLP 背投维护费用高，所以需根据用户需求进行具体分析。
