「光雕投影」如何打造一场成功的秀?
编辑:谷子 [ 2022-2-16 9:37:20 ] 巴可
数字标牌商业显示

2021年的最后一个夜晚,江苏卫视2022跨年演唱会在澳门金光综艺馆拉开序幕。晚会延续“用奋斗点亮幸福”这一主题,首次设计了八个致敬篇章,以极致品质和创意,向平凡伟大的奋斗者致敬。本次活动中,采用了30台巴可4万流明的UDX-W40激光投影机,搭配图像管理大师E2-Gen2,用光影续写幸福的篇章。



主题创意

用科技赋能文艺创新,用文艺表达时代精神

从2018—2019跨年演唱会起,江苏卫视便将“用奋斗点亮幸福”作为晚会主题,并一直沿用至今。 今年幕后主创也是历届跨年晚会多次合作,包括晚会总制片人王希,总导演姜方明,总导演唐焱,导播李庆文在内,堪称国内晚会届“黄金组合”的幕后天团。

担纲2022跨年演唱会总制片人的江苏卫视副总监兼节目中心主任王希表示:今年将延续“用奋斗点亮幸福”这一主题,同时大幅增加时代人物和素人的比重,首次设计了八个致敬篇章,不同篇章选取不同行业的人物为代表,将个体奋斗与时代进程相互交织辉映,把时代的精神内涵通过板块设计、内容设计、呈现设计传递给每位观众。以出色的文艺作品,集中展示文艺作品所要展示的精神,致敬各个领域的“最美奋斗者”。

舞美设计

作为一场以极致视听与匠心品质著称的业内标杆晚会,江苏卫视跨年演唱会的舞美视觉呈现一直备受业界关注。

晚会两位总导演之一 —— 唐焱,已连续7年负责江苏跨年整体舞美视觉创意。 并由旗下长沙寒霜视界文化传播有限公司负责舞美设计细化,湖南空间蛙普引擎工作室负责舞美预演。今年跨年将延续往年“星辰大海”的视觉体系,舞美主打“星球”概念。在四面台的基础上,通过舞台顶部巨型半球形天幕,呈现恢弘宇宙,同时天幕将作为视觉的载体,融合光影、图案、为观众带来非同一般的未来感。

舞美预演

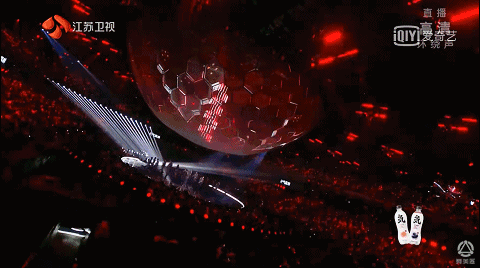

舞美预演动图 ▲

日前收官江苏卫视国产原创动漫形象舞台竞演节目《2060》为跨年演唱会带来创意启发。节目虚拟技术总监龚义钊带领空间蛙普团队,采用2060虚拟制作技术,通过异地远程制作,打破空间界限,实现“讲述人”和老一辈艺术家们登陆虚拟跨年舞台表演。

讲述人虚拟呈现效果 ▲

《奋斗》虚拟现场效果 ▲

电视机动漫角色虚拟效果 ▲

灯光设计

本次晚会的灯光设计围绕“星球”舞美视觉设计展开设计,灯光艺术总监董江带领的三工团队,围绕舞台视觉主体“半球天幕”结构,营造星辰大海般的璀璨星辰。

晚会的灯光设计以半球天幕为中心,天幕轴心设置有一根镶嵌频闪条灯的灯柱,通过编程制造璀璨光芒穿透天幕,营造出钻石闪耀的氛围感。围绕球体周边设有32条数控直梁灯架,舞台外围8条升降灯柱,通过不同的组合变换呈现出不同的形态空间。

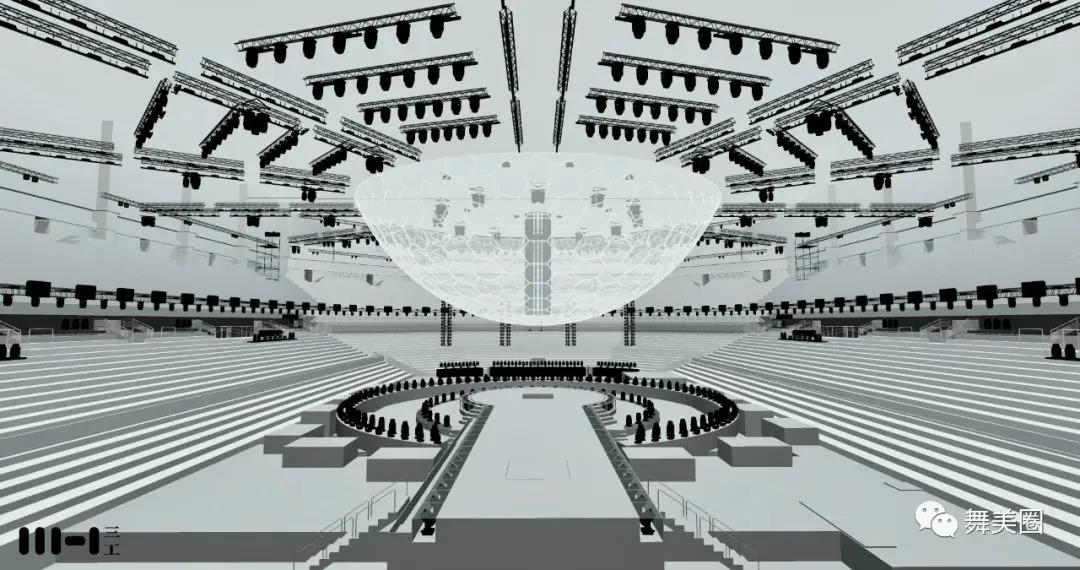

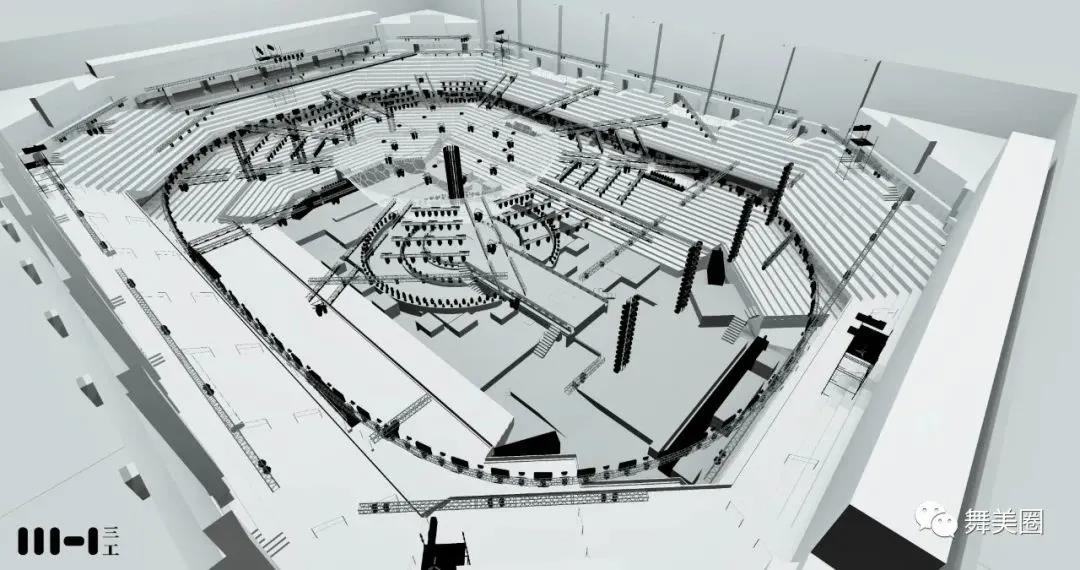

灯光设计结构图 ▲

今年灯具选用方面首次尝试将影视灯具用于演唱会效果呈现中,选用了80台阿莱Sky Panel s360-c专业的影视平板灯,围绕天幕安装在场馆看台四周。运用其超大的发光面积,围绕天幕呈现360度光环效果。

阿莱Sky Panel s360-c专业的影视平板灯 ▲

董江表示,运用不同的灯光组合形态变化满足长达4个半小时,几十个秀的呈现,一直以来是江苏跨年灯光设计的难点,本次舞美球幕投影也对灯光的把控提出了更高的要求。

《生活总该迎着光亮》周深 ▲

《这就是爱》张杰▲

《猴笼》萧敬腾▲

舞美工程

本次跨年场地在澳门威尼斯人金光综艺馆举行,场馆可容纳1.5万人,是亚洲设备最完善的综合室内多用途场馆之一。

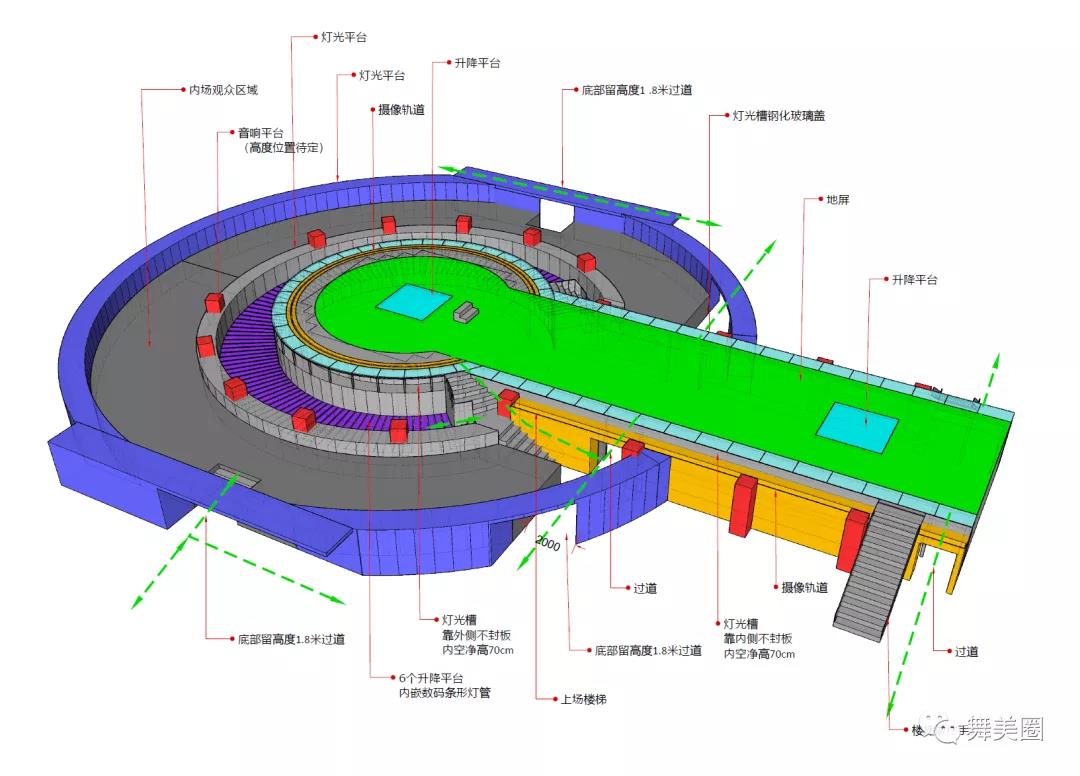

晚会主舞台工程由南京视野工程有限公司负责施工搭建。主舞台由总长度28米的基础舞台和12米直径的圆形舞台组成,总高2.4米,基础舞台内镶嵌LED镜面地屏。舞台外圈设有直径16.8米的扇形升降舞台,升降台外侧为18米和26米的两圈灯光平台,灯光平台中间为内场观众区。

舞美球形天幕结构由广州华创力升科技有限公司负责制作,伍日燊总监带领的创源文化(广州横琴)有限公司负责施工吊挂。球体直径27.4米,高9米,由顶层55块不规则边框和270块六边形结构拼接而成。

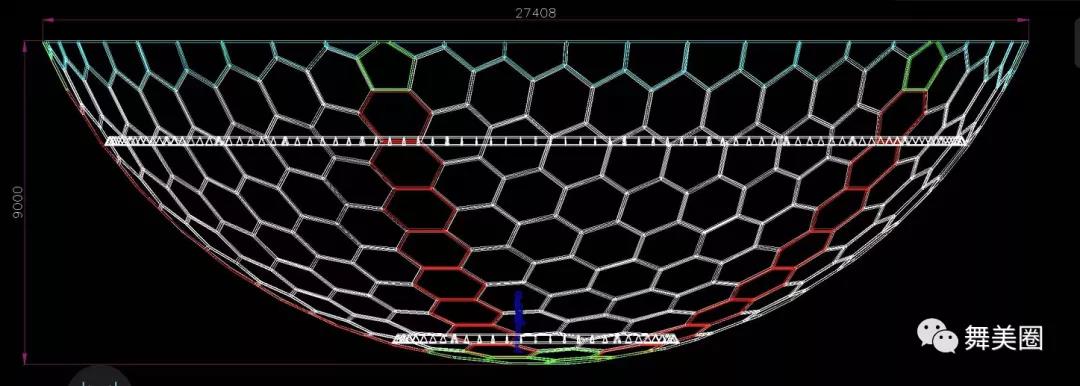

球体结构图 ▲

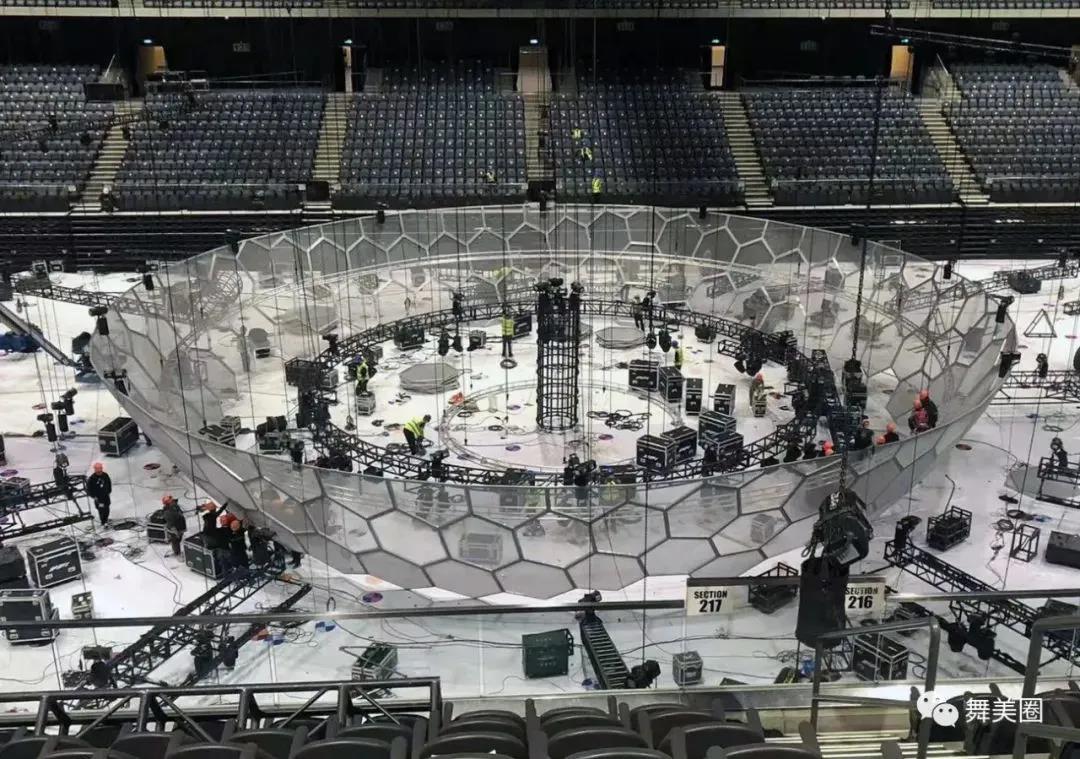

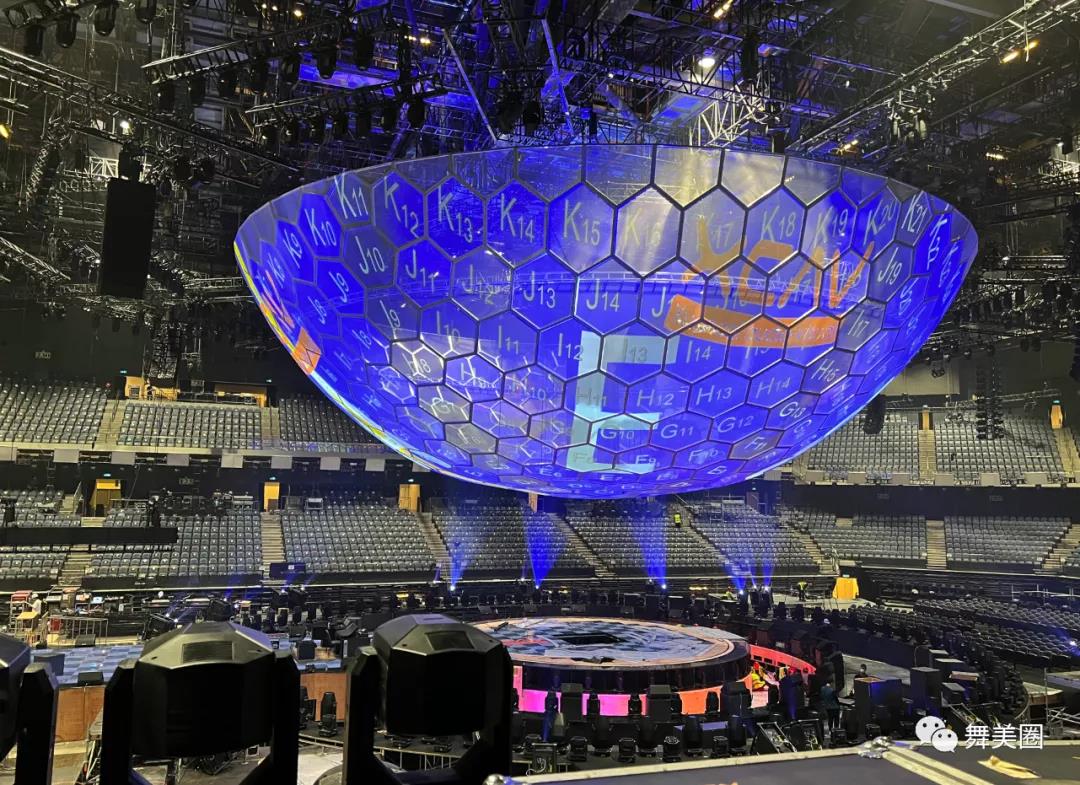

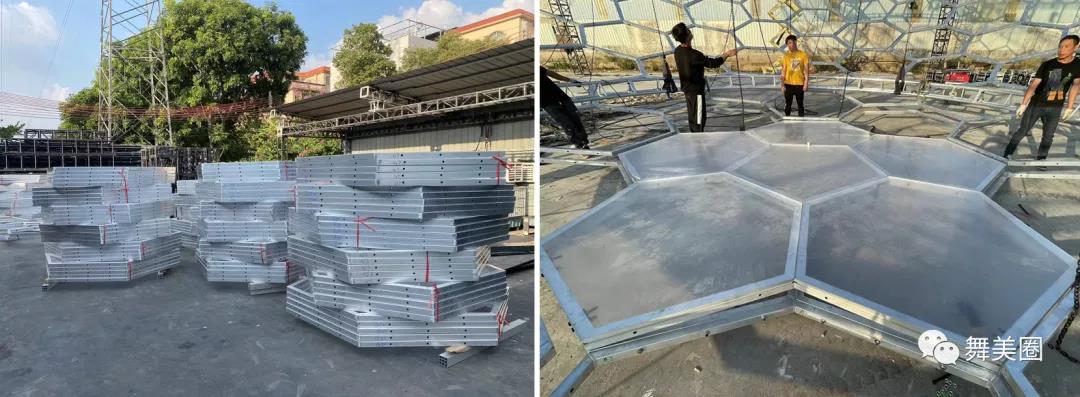

球体安装测试 ▲

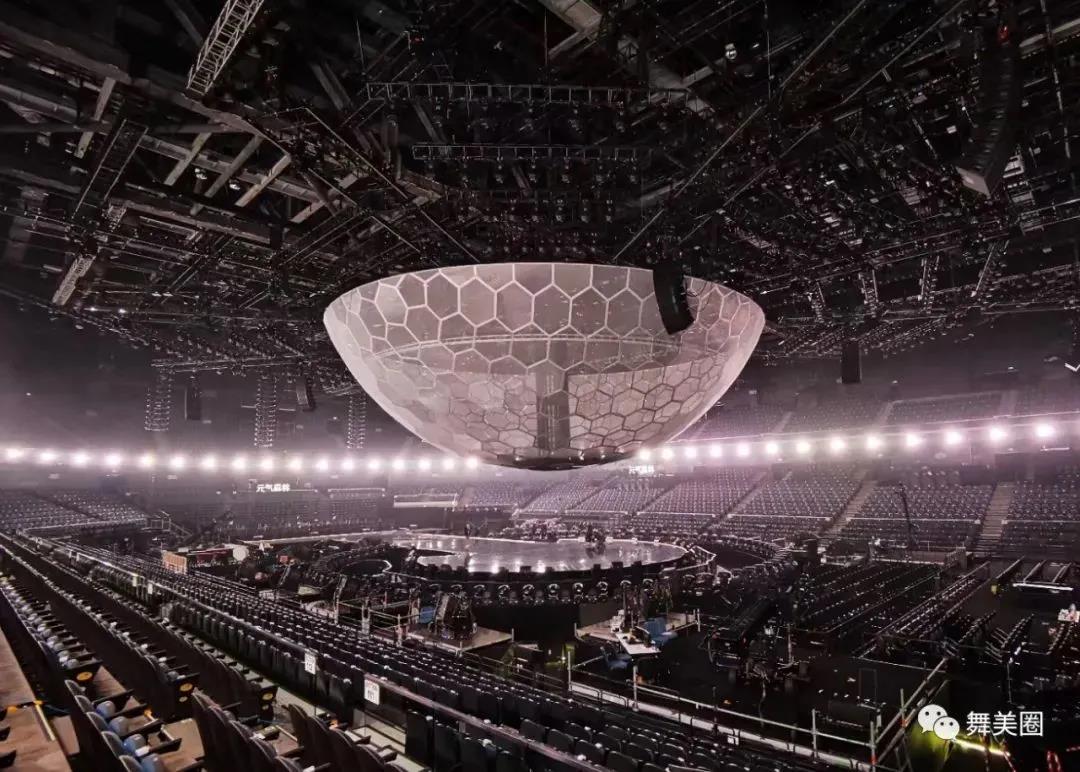

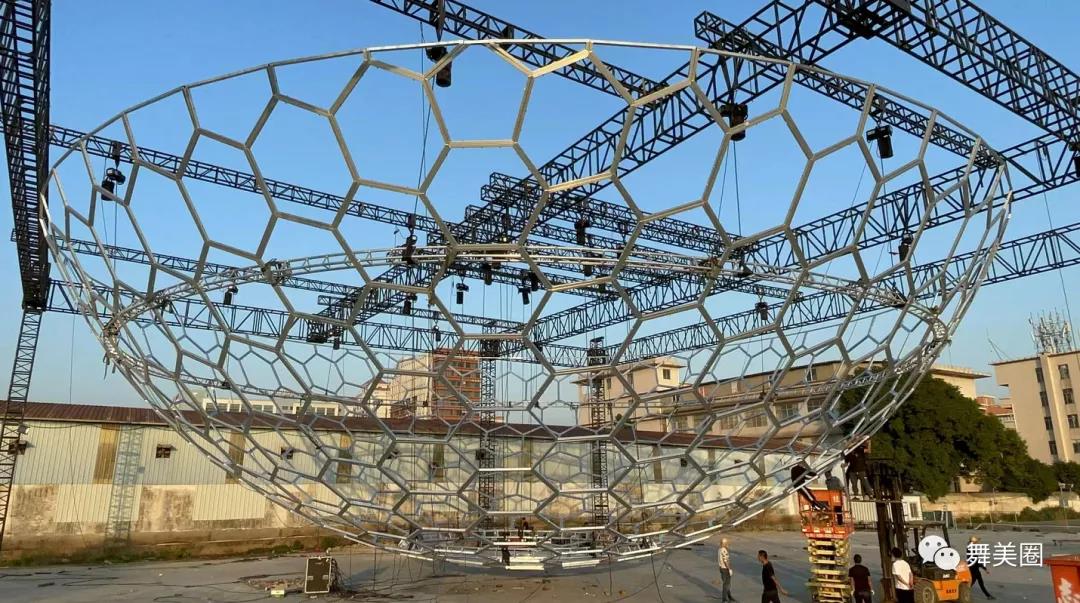

球体安装进场施工 ▲

视频系统工程

本次跨年舞台视频载体由舞台上方半球体和舞台地面屏幕两部分组成,视频设备由深圳市炫彩视听设备有限公司提供。

舞台中心直径27.4米的多边形半球体,为舞美视觉的主要载体部分。采用30台,单台4万流明亮度的Barco UDX-W40 激光投影机,进行360度投射。控台及服务器方面采用4台4*4pro“disguise d3”搭配MA系统以及Barco E2-Gen2,为了保证巨型多边形球体的完美投射,前期通过disguise进行多次预演调试,实现与现场1:1完美结合达到最终的现场效果。

地面屏幕采用欧歌赛同款4.6mm点距,800nits亮度,60X60cm规格的双层玻璃镜面地屏,共260平方米。根据升降台尺寸特别定制了2块规格58.5mm*58.5mm地屏,来保证地面屏幕的拼接完整性。

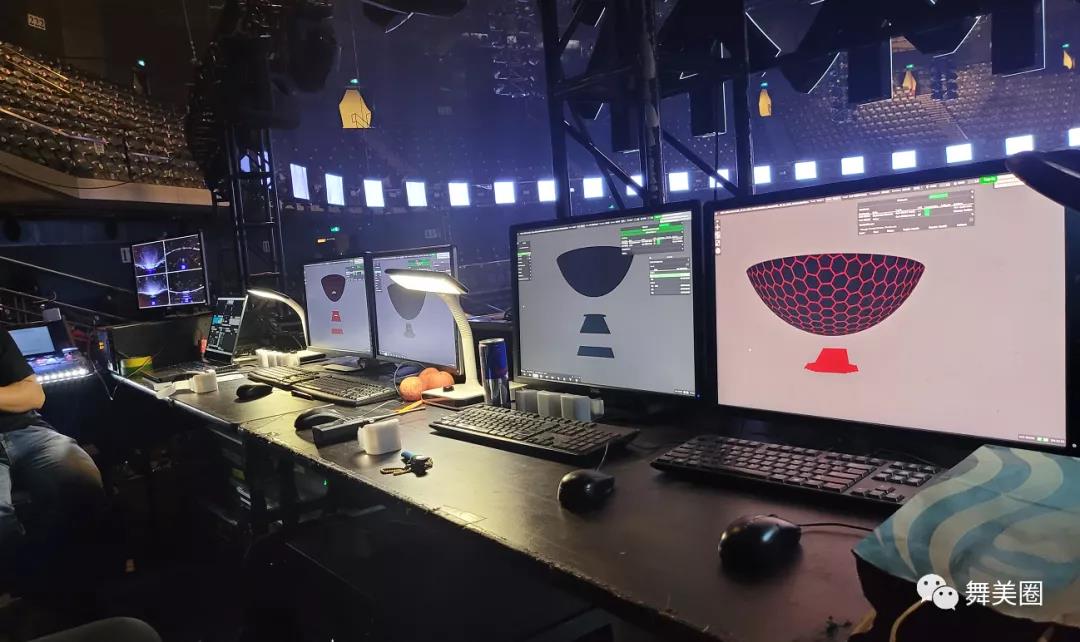

视频控制区 ▲

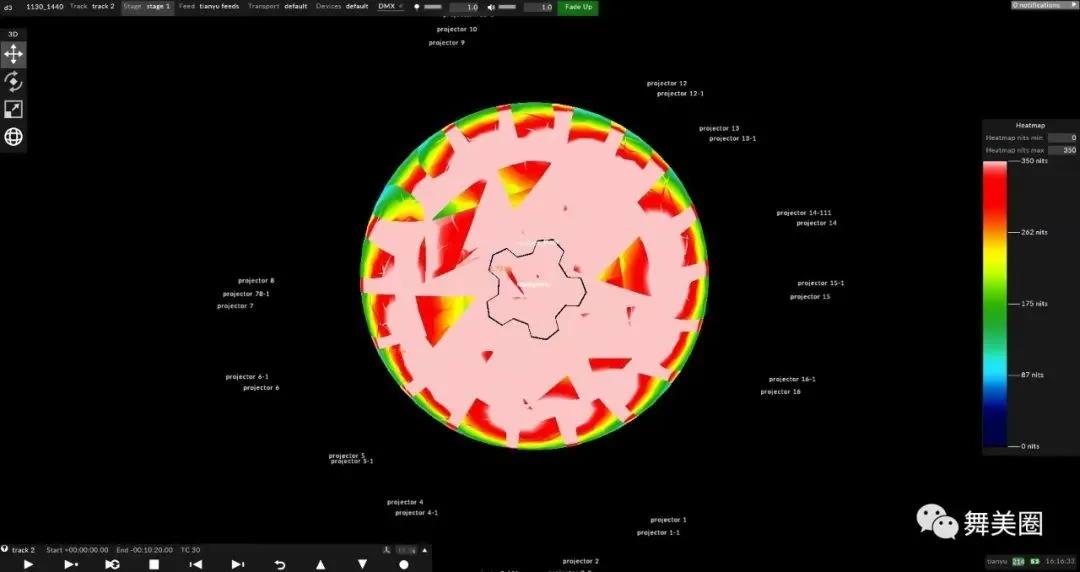

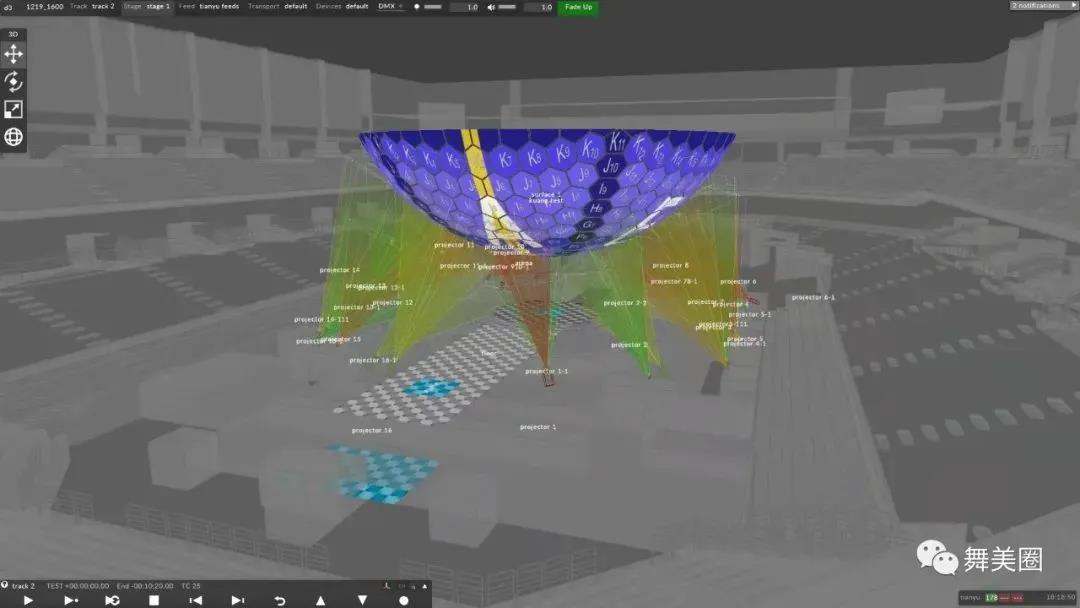

投影预演工程文件 ▲

灯光系统工程

每年江苏跨年舞美灯光的制作规模都堪比欧歌赛,今年的规模和设备数量同样高规格。共使用灯具2265台,桁架3000米、马达430只,总用电负荷达1900KW,10台Grand MA2控制台。

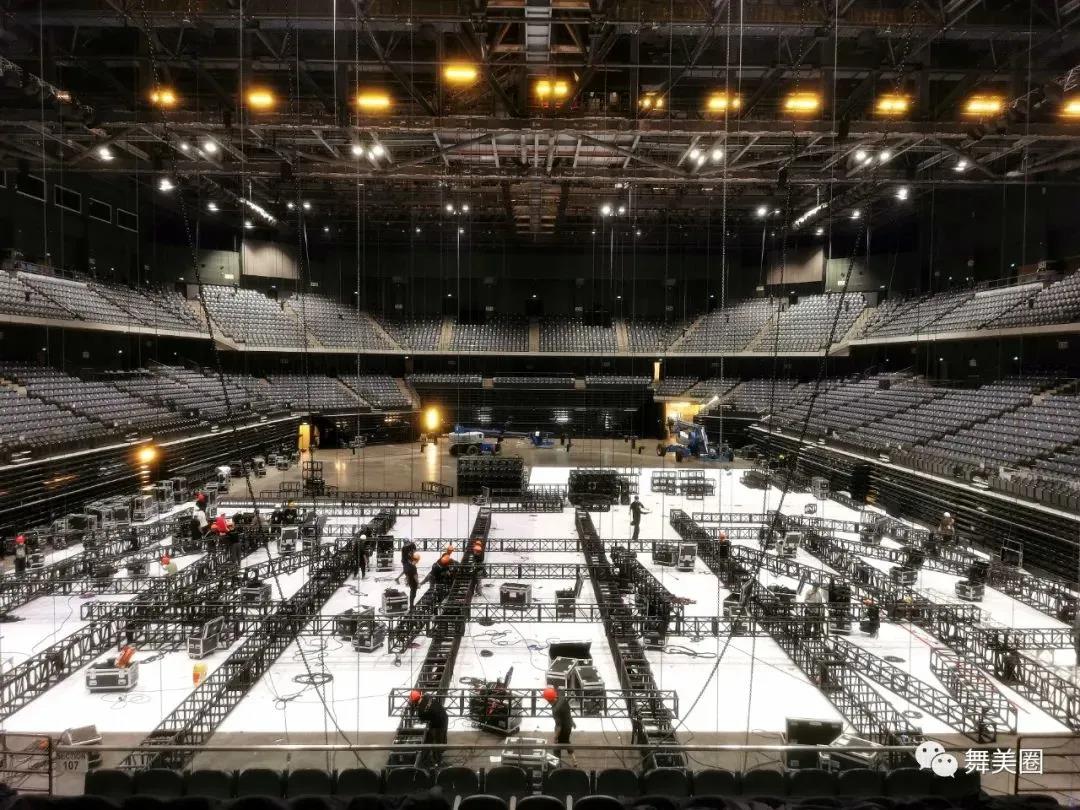

东语华星灯光工程项目总负责人江以军表示,本次跨年演唱会的灯光结构施工较为复杂。为了提高施工精度,特别制作了结构的吊点图等比例铺设在现场,确保准确无误下放吊点和结构搭建。所有的母架结构升到位之后,完成场馆的主体结构连接,再把部分马达拆下减轻重量,释放出负载供舞美和音响部门进行吊装。演出结束之后重新安装马达,分离结构连接,降下母架撤场。灯具安装则严格按照灯光设计图施工,使用尺子精密测量间距保证灯具施工精度。

灯光系统共使用了Grand MA2 full-size4台,Grand MA2 Light 6台,NPU36台,共分为5个基站点,每个基站点配备UPS 3KW不间断电源,所有基站系统连接点均为双路系统,系统通道数量使用到达147456CH。

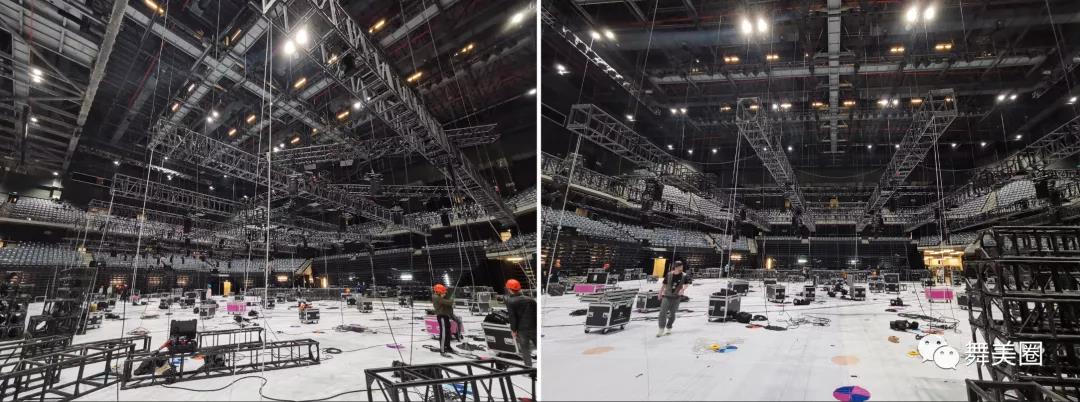

吊点图等比例铺设 ▲

灯光设备清单:

EK K1:72台

EK BAR FC :80台

EK H1:720台

EK FF1:272台

EK M14QZ(响尾蛇) :220台

EK ORCA :76台

FINE 1537 PIXIE :206台

FINE 4019 PIXIE :77台

Sky Panel s360-c :80台

Sky Panel S60-c :4台

Xenon Gladiator II :12台

PHILIPS HUE :380米

非蓝追光云台 :10套

Grand MA2 full-size:4台

Grand MA2 Light:6台

NPU: 32台

虚拟设计

经过多年的探索和实践,江苏卫视跨年演唱会对虚拟技术的运用堪称娴熟,这次跨年主创团队将突破虚实结合的使用边界,挑战多个前所未有的技术难点,在直播晚会领域实现了数个“首创”。

AR执行创意总监崔永江带领ACG鲸喜团队,联合数字王国的虚拟人技术,基于邓丽君文教基金会所提供的珍藏影像资料,借助动作捕捉、虚拟现实、人工智能等综合集成技术,打破时空界限,邀请经典传奇“邓丽君”再度回到舞台。这是第一次在大型直播晚会中实时呈现AI虚拟人,从联唱、对唱到特效换装,栩栩如生的“邓丽君”,把科技重现的缅怀之情体现地淋漓尽致。

动态视频 ▲

当摩登兄弟刘宇宁演唱《星辰大海》时,现场借用AR技术将金光综艺馆与中国空间站的天和核心舱进行勾连,通过空间的叠加,陪伴观众在仰望中致敬出征苍穹、漫步太空的中国航天力量。

薛之谦演唱《像风一样》,是第一次在直播节目中采用实时渲染和反抠像技术完成节目表演。为观众带来突破想象的精彩呈现。

江苏卫视虚拟现实技术经过原创动漫形象舞台竞演节目《2060》的锤炼,升级明显,这一次Vsinger旗下六位成员不但要同台表演,还要与硬糖少女同台PK,极大的挑战了AR数字人与舞台、与角色、与机位、与灯光的高难度配合。晚会虚拟现实与梦幻场景结合,美轮美奂,奠定了未来江苏卫视在虚拟现实技术上的“江湖地位”。

视觉设计

本次跨年晚会的部分视觉由视觉导演柯昌勇带领武汉让视界团队,亲力打造唯美酷炫的舞台视觉包装,其中包括李宇春《跳舞吧》、萧敬腾《猴笼》、杨千嬅《可惜我是水瓶座》《小城大事》《勇》《野孩子》、邓紫棋《两个自己》、谭维维《乌兰巴托的夜》《给你一点颜色》、周深&邓丽君《大鱼》、薛之谦《变废为宝》、毛不易《入海》。

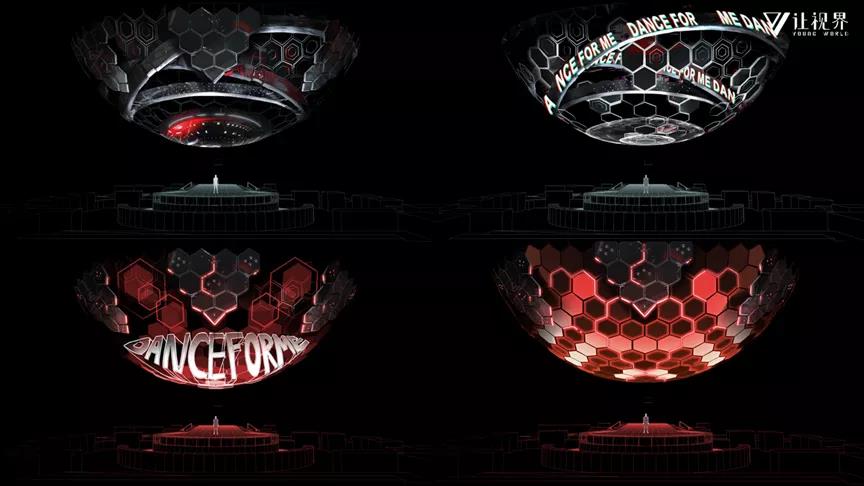

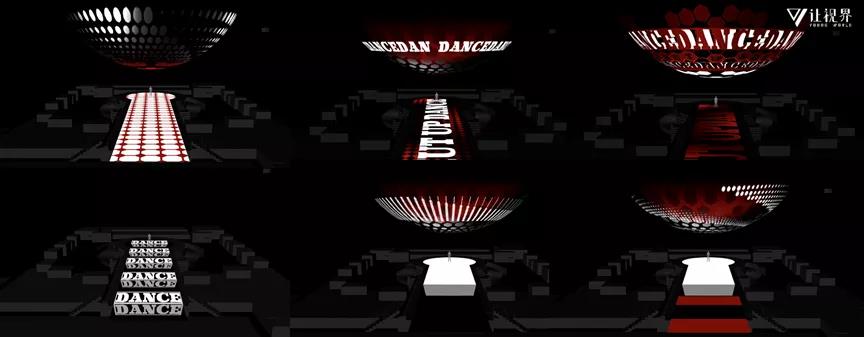

李宇春《跳舞吧》

设计理念:根据歌曲本身的曲风和节奏感,采用百老汇风格元素与色块图形与舞美造型结合,营造光影时尚气氛。

萧敬腾《猴笼》

设计理念:前半段走机械风,以机械眼睛作为主元素,仿佛以第三视角用一种秩序、精密感觉展开对整个舞台的俯视;后半段用强烈的节奏感来表达一种仿佛挣脱枷锁的一种自由的状态,释放内心的自我,享受快乐。

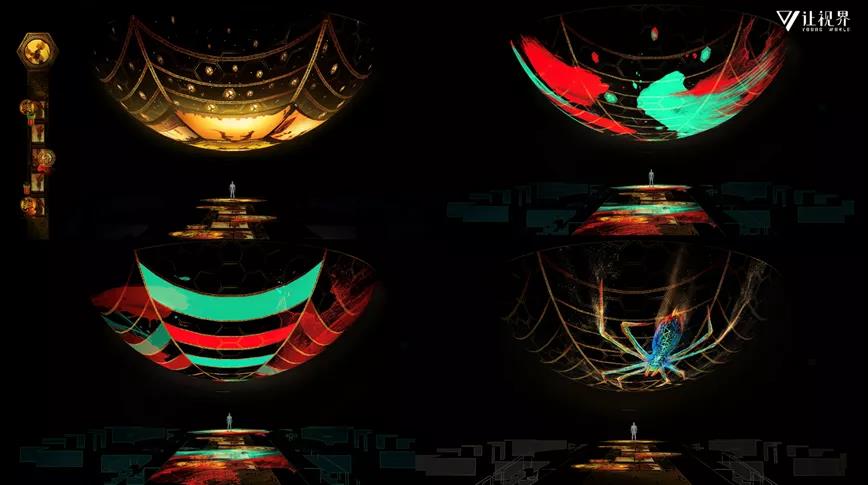

谭维维《给你一点颜色》

设计理念:蛛网作为贯穿全场的元素,结合皮影戏和泼墨笔刷变化以强化歌曲的节奏变动。将传统文化与国潮相融合,整体的视觉方向偏大气磅礴和节奏感。

周深《大鱼》

设计理念:是一首唯美有意境的歌曲,通过粒子线条绘制出山水流动的意境感,利用虚实的元素结合打造了一个如梦似幻的舞台。

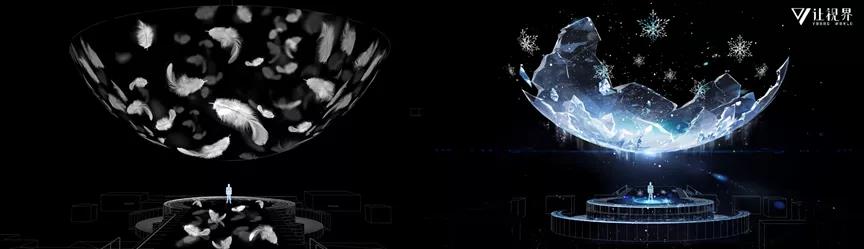

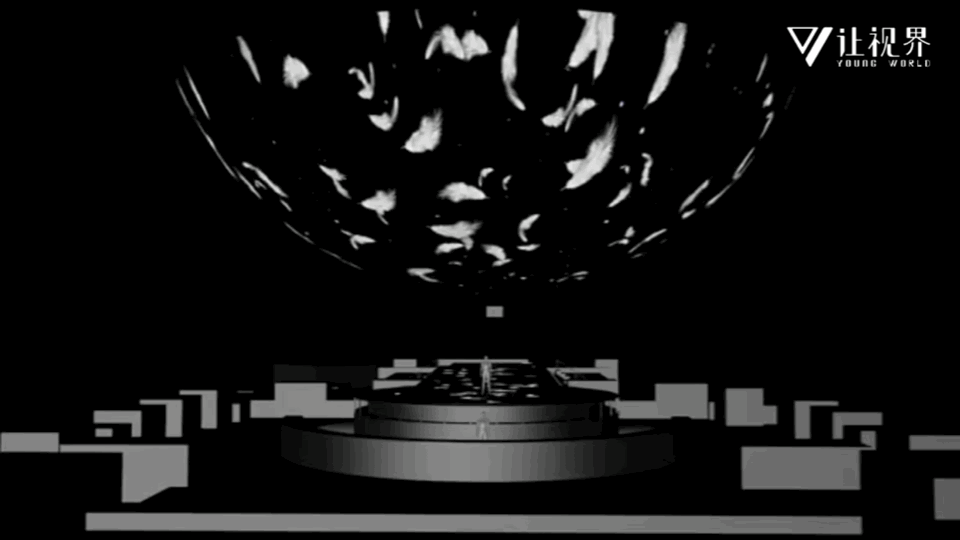

薛之谦《变废为宝》

设计理念:根据歌曲的情绪,用羽毛、雪花等最轻柔和浪漫的元素,表达对爱情最纯真的向往。

毛不易《入海》

设计理念:这首歌是写给毕业生的,曲风悠扬抒情,既表达了对学生时代的怀念,也有对毕业后生活的憧憬。略显忧伤的同时,又满是希望的光芒。

扩声系统工程

扩声系统由素有“金牌调音师”美誉的金少刚老师担任音响总监,张小年老师担任音响工程总监,系统工程由南京奥斯泰视听科技有限公司制作完成。

跨年演唱会舞台为360°台设计,为现场扩声系统的搭建带来不少的挑战。主扩声不仅要满足对观众区进行精准的声能覆盖,又尽量降低主扩声系统对舞台扩声系统的影响,还要考虑到今年晚会全面升级的VIP区。音响团队使用了d&b ArrayCalc声场模拟软件模拟了现场对于音响覆盖需求,计算了声压级分布。通过模拟可以看到单只音箱或单组线阵列的声场覆盖,以及多声源间的叠加情况,并精确计算出音箱交角、重量等数据。通过不断调整音箱系统的位置,并在模型中进行了多次模拟,确保音箱安装精确且安全。

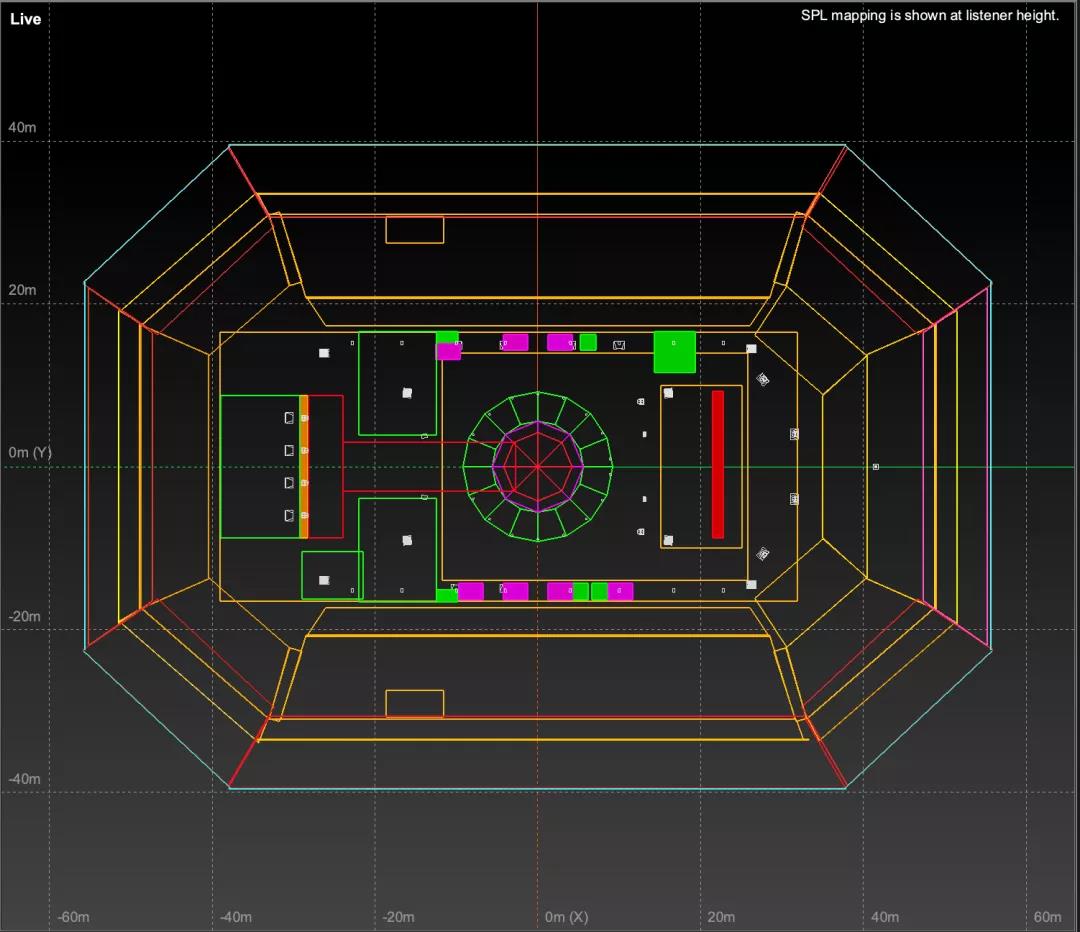

▲d&b ArrayCalc 模拟图

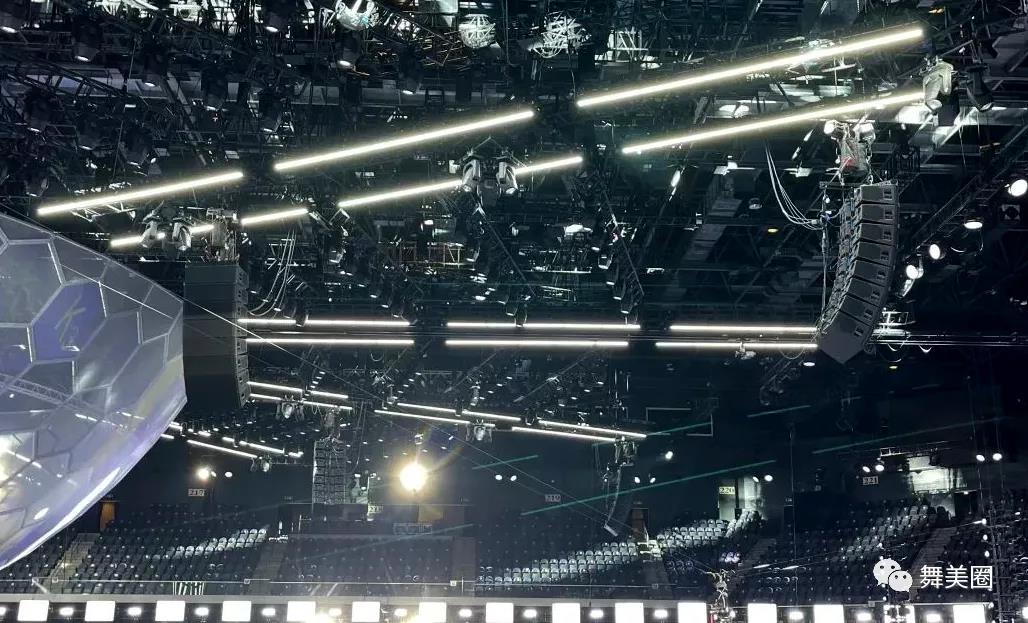

全场使用多达200+只d&b音箱刷新了历年纪录,其中8组KSL作为主扩音箱为场馆提供全频带指向性控制,每组主扩均有8只KSL全频线阵列音箱,并根据场地观众所需要的覆盖角度选择了由窄角度的KSL8和宽角度的KSL12各4只组合进行准确的覆盖。

系统搭配了共18只SL-SUB超低频音箱,分三组采用地面低频阵列形式呈一字等距排开,两组置于主舞台长轴侧面地面中央,一组布置于T型舞台台口前面,为整个场地提供震撼而有感染力的低频能量。34只同轴M4音箱用于舞台返送,12只V10P和4只V12负责观众前区多点补声覆盖。6只V8两只SL-SUB搭配,两只V10P和4只V8,16只E8用于VIP区域扩声。

8组KSL主扩系统启用了d&b强大的AP技术进一步加强对声音的指向控制,减少有害的声反射,提高语言清晰度,同时实现全场音色的一致性。全场所有的d&b音箱共使用了60台d&b高功率四通道数字功放D80进行驱动,为整个演唱会提供源源不断的强大动力。

部分音响团队名单:

音响总监:金少刚

音响工程总监:张小年

PA调音师:李勇军、杨波

Monitor调音师:薛鸣

音乐混音:李军、章寅

音响技术:翟高峰、吴浩、吴航、顾浩、董有华、冯浩、毛柯帆、张东、沈诗松、黄佳林、逄雪庆、朱前军、门齐、简永康、杨泽承、赖燎原、彭发元、邓卓文、王鹏豪、李文豪、王盛

音响工程制作:南京奥斯泰视听科技有限公司、南京乐尔文化艺术工作室

技术支持:d&b audiotechnik大中华
