红外0贴合智慧黑板，从产品上看拥有两大创新，第一点是本次一改以往的电容触控技术，在保证整个黑板纯平化设计基础上，采用了红外触控技术；第二点则是区别于现阶段市场所应用的框贴合及全贴合技术，采用了0贴合技术，本次对红外、0贴合这两种技术应用于黑板市场的技术优势进行解析。

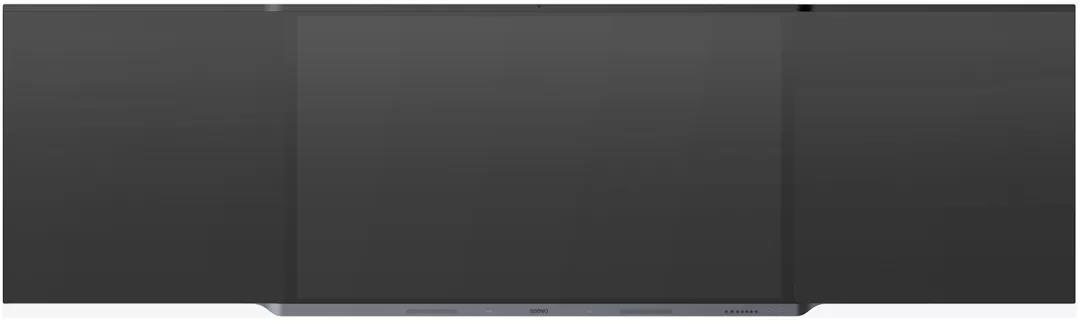

图1：希沃发布红外0贴合智慧黑板

一、现阶段电容、贴合市场结构
    超大尺寸触控技术主要分为红外、电容两种触控技术，电容触控技术中又分为金属网格和纳米银触控技术，本次所研究的智慧黑板是目前超大尺寸电容市场中应用最多的产品类型，据DISICEN数据显示，2020年一季度中国交互大屏电容市场中，智慧黑板市占率达到95%，其中纳米银触控占据市场份额约59%，金属网格触控占据市场约41%。

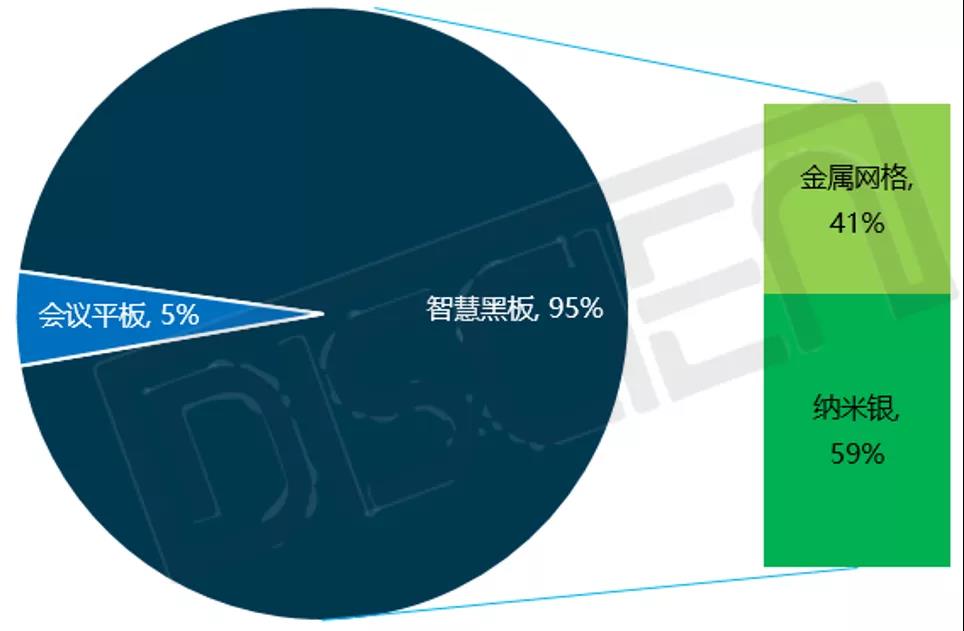

图2：中国电容触控应用市场及细分技术类型占比

数据来源：DISCIEN

贴合技术，主要是将触控、液晶面板、盖板玻璃相结合的技术，目前市场中应用技术多为框贴合和全贴合，全贴合相较于框贴合而言，由于少了中间空气层，整体显示效果更好，在书写时，由于笔尖距离显示屏更近，书写隔空感也大幅度得到缓解，因此市占率在近两年快速提升，据DISCIEN数据显示，2020年一季度中国智慧黑板市场全贴合占比达到67%。

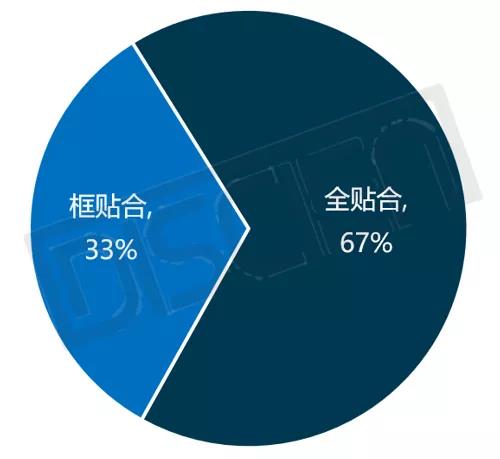

图3：中国智慧黑板市场贴合方式占比

数据来源：DISCIEN

二、双边红外技术：显示效果、成熟度、触控友好度大幅提升

1、基本原理
    红外触控技术是当下交互大屏中的主流触控技术，整体原理在于四周安装红外触摸框，触摸框内的红外线发射灯与接收灯形成横竖交叉触控网，当不透光物体遮挡红外线后，识别触控点位的技术。

智慧黑板整体是以显示屏+书写黑板无缝衔接，使整体表面一体纯平化的产品，因此若想将红外触控技术应用到智慧黑板当中，左右两个侧的红外触摸框就势必要去掉。本次发布的产品则将红外线调整一定角度，互相交叉，从而做到在仅有上下两条触摸框的基础上形成红外触控网。

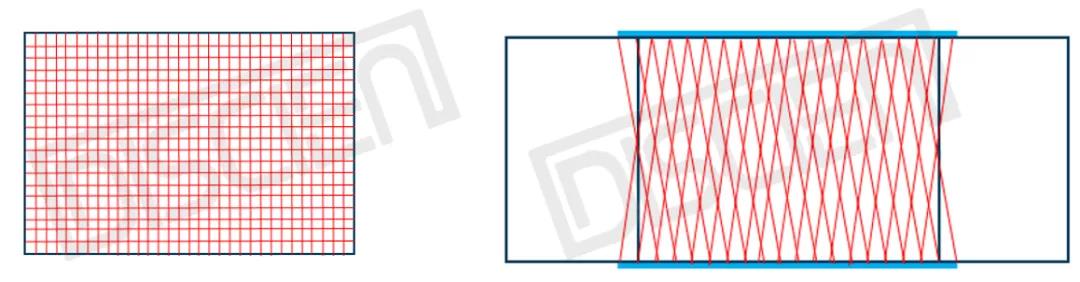

图4：红外交互平板（左）及红外智慧黑板（右）红外线分布

2、产品优势
    红外产品优势总体体现在3个方面，触控友好度、显示效果、产品成熟度。

触控友好度：目前电容触控智慧黑板只能使用主动、被动电容触控笔或者手指书写，实际使用当中触控笔丢失时有发生，而手指又无法长时间在屏幕上进行书写，因此触控友好度稍显不足，而红外触控可以使用各种类型的笔，甚至只要是不透光的物体，均可以在红外触控大屏上进行书写，在触控友好度上表现更佳。

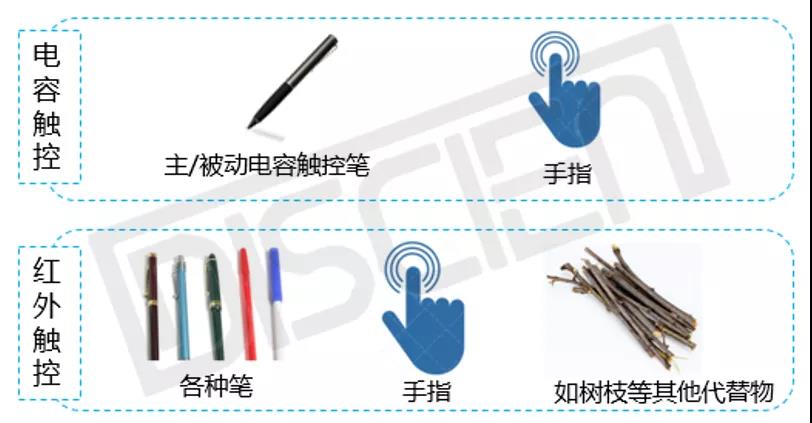

图5：电容、红外触控物品可用范围

显示效果：红外触控是以红外线形成的触控网，本身对屏幕没有任何遮挡，整体来看除需要一张盖板玻璃外，屏幕前再无其他物品遮挡，因此无论从显示效果还是透光率来看均有较好的效果。

产品成熟度：超大尺寸交互平板触控技术中，红外触控产品是应用最广，市场经验最丰富的触控技术，经过多年发展磨合，产品成熟度较高。
    三、0贴合技术：解决返修难问题，更适合与红外、纳米银触控相结合
    1、基本原理
    框贴合、全贴合、0贴合从最终结果来看，无论是观看效果及书写时隔空感的大小，去除空气层的0贴合和全贴合均大幅好于框贴合，二者主要技术区别在于全贴合是通过LOCA(液态光学透明胶)将CG/G-Sensor（盖板玻璃/盖板玻璃和触控贴合）和OC（液晶面板）贴合在一起，而0贴合也是将CG/G-Sensor和OC相结合，但是中间不需要涂抹LOCA。

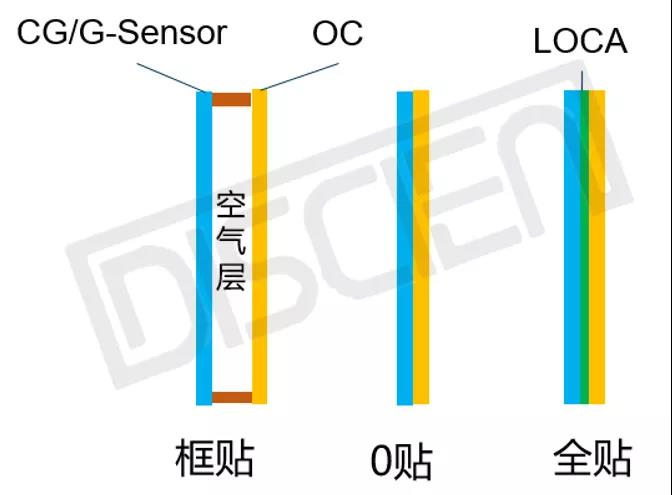

图6：框贴、0贴、全贴结构

2、产品优势：易返修
    虽然现阶段交互大屏有很强的抗击打能力及较高的产品稳定性，但产品面对主体毕竟是学生，孩子的天性使得追跑打闹等现象是难以避免的，因此盖板玻璃依旧存在一定的破碎风险，加之产品维护不佳、使用不当亦是产品自身问题所发生的触控失灵现象的发生，均需要对产品进行返修。

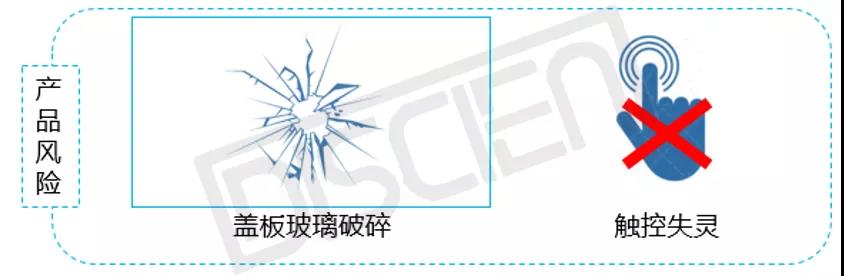

图7：交互大屏使用风险点

而在返修方面，0贴合产品CG/G-Sensor容易与OC更容易相互分离，同时OC在分离过程中破片风险小，这赋予了0贴合易返修的优点。
    四、触控和0贴合的结合
    现阶段0贴合最容易结合的触控技术是红外触控技术，而金属网格（打印铜）、纳米银触控技术较难应用在0贴合技术上，原因在于打印铜触控膜在和OC过于接近时会相互干扰，对触控将产生较大影响，因此打印铜触控膜一般需要与OC保持3mm以上距离，故很难使用0贴合技术。

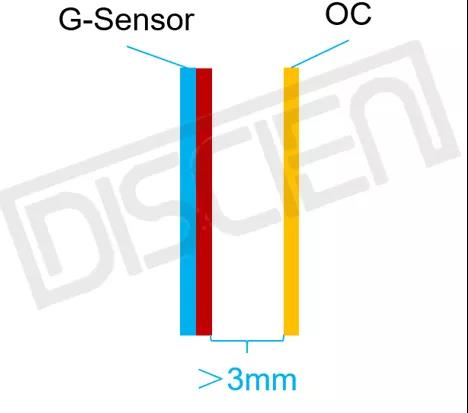

图8：打印铜触控与OC间需保持一定距离

当然，红外0贴合智慧黑板也并不是十全十美，现阶段存在两方面缺点：
    1、产品外观：从红外0贴合智慧黑板与现有电容触控框/全贴合智慧黑板的整体外观来看，红外0贴合智慧黑板由于上下两条红外触摸框向外凸起的缘故，虽能达到从左至右的整体纯平化，但并不能做到电容黑板那样从上到下整体一体化纯平设计。
    2、触控精度：由于从四边红外触摸框改为两边红外触摸框，虽然长度有所加长，但因红外贴片灯体积限制，现阶段触控精度限制在±2mm左右，随着未来Micro LED技术逐步成熟，预计该问题将有所解决。
    总结：总体来看，随着希沃红外0贴合触控智慧黑板的诞生，凭借自身显示效果、产品成熟度、触控友好度、易维修等特点，预计将对智慧黑板触控及贴合两方面的市场格局造成较大影响，从市场前景来看，以红外0贴合现阶段优势预计能迎来不错的市场发展，甚至有可能成为智慧黑板市场未来的主导技术。
