技术与成本的博弈!IMD方案能否助Mini LED显示屏突围?
编辑:谷子 [ 2020-11-4 9:42:34 ] 国星光电
数字标牌商业显示

日前,在国星光电举办的2020第一届国星之光论坛上,国星光电RGB器件事业部副总经理秦快在《LED显示:“屏”到“器”的产业化演进》专题报告中提到,随着LED显示技术的不断推进,100吋4K/8K Mini LED显示是产业化必然趋势。

为满足市场对产品多样化、细分化、品质化的需求,近年来,LED显示屏技术水平不断提升, LED显示屏点间距微缩化成为一种趋势,在一些高端应用领域,P0.9乃至于更小点间距的显示产品开始相继面世。

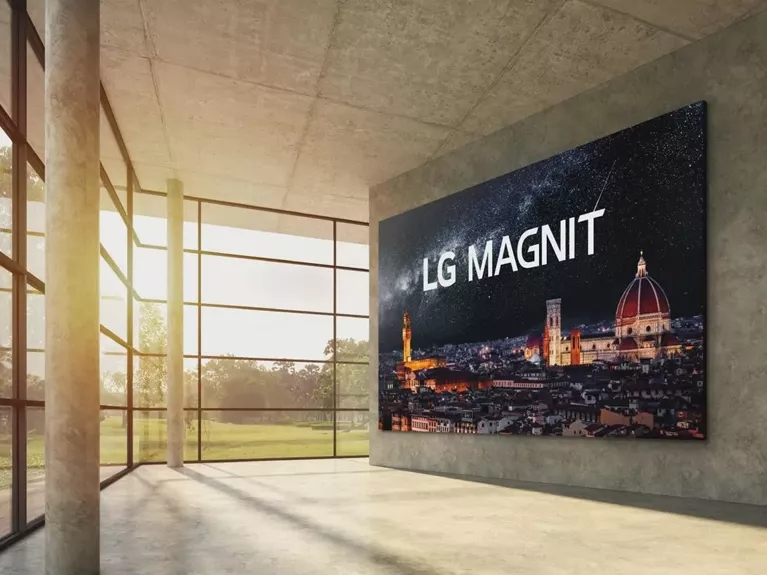

今年9月,韩国LG面向全球,推出名为“Magnit”的163英寸巨型电视,分辨率为4K,间距为P0.9;今年7月,利亚德面向全球发布了4款LED显示屏新品,间距分别是P0.4、P0.6、P0.7和P0.9。

进入到2020年,LED显示屏厂商的新品继续突破,P0.4、P0.6等超小间距的产品应运而生,且厂商均已经具备量产能力,意味着Mini LED显示屏可以正式抢攻商业显示等新兴市场。

技术与成本的博弈--Mini LED显示屏如何突围?

然而,具备量产能力并不意味着有大规模商业化的能力,超小间距显示屏要突围商显等新的应用市场,技术、成本均需要进一步考量。

一方面,由于LED显示屏模组点间距不断缩小,其面临着封装工艺难度增大、良率降低等问题,对封装技术要求更高、更严格;另一方面,2019年全球P1.0以下的LED显示屏产品市场需求仅为10-20亿RMB之间,占所有显示屏规模比重在5%以内,厂商尚未大规模量产,价格昂贵是普及速度缓慢的主要原因。

因此,成本与技术成为了Mini LED显示屏能否进入其他新应用领域的重要考量,如何突围,关键在于成本与技术两方面所能提供的解决方案。

IMD封装方案异军突起--技术与成本皆获胜

目前,市面上P1.0以下的Mini LED显示屏产品的封装方案主要有三种,分别为:SMD封装方案、COB封装方案和IMD封装方案,那么,这三种封装方案各有哪些特点?

●  SMD封装方案

SMD封装方案是为了达到更小间距而衍生的方案,由单个或多个LED芯片焊在带有塑胶 “杯形”外框的金属支架上,然后在塑胶外框内灌封液态环氧树脂或者有机硅胶,最后高温烘烤成型,完成后再切割分离成单个表贴封装器件。

但随着器件尺寸越来越小,单颗SMD封装技术对线路精度要求高(如PCB精度、切割精度),且所需的PCB层数多,导致成本上升。同时,SMD封装方案还存在可靠性低、防护性脆弱、易磕碰等不足,P0.4已达到SMD封装量产极限。

●  COB封装方案

COB封装方案采用的是集成封装技术,是一种将裸芯片用导电或非导电胶粘附在互连基板上,然后进行引线键合实现其电器连接。

COB封装技术具备可靠性高、整屏组装效率高、面光源出光柔和等明显优势,理论上可应用于毫米级的任意间距,但是其所需的材料昂贵,此外为解决显示和外观一致性的问题,需要付出更高的成本。

●  IMD封装方案

IMD封装方案,是一种根据LED显示电路原理将相互关联的多个像素集成封装在一个封装体中,全新的集成封装技术。

其既承接了单颗SMD封装方案的低成本、色彩/外观一致性好等优点,又汲取了COB封装方案的防磕碰、可靠性高的精华,有效解决了拼接缝、漏光、维修等问题。

最重要的是,IMD封装方案可大大降低显示屏厂的使用成本,如P0.9-P0.5,PCB只需6层2阶,SMT效率是SMD的3倍以上。而且对于封装厂而言,IMD封装方案可以沿用常规小间距封装产线的大多数设备,对资本投入的要求相对较低。综合各种因素可得,IMD封装方案可为LED微显示产业探索路上提供最出色的封装技术解决方案。

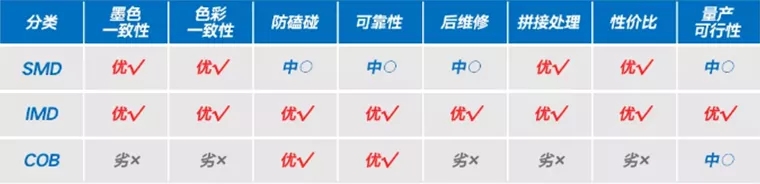

三种封装方案对比

以国星光电为例--看看Mini LED的进程
    2018年,国星光电推出了IMD系列产品,至今发展到第三代。从2018年6月发布的IMD-M09T,2019年6月的IMD-M07,再到2020年2月的IMD-M05,目前已覆盖了P0.9、P0.7和P0.5三个主流间距,可根据市场及厂商的需求,满足不同场景的应用。据了解,国星光电IMD系列产品出货量位居行业前列。

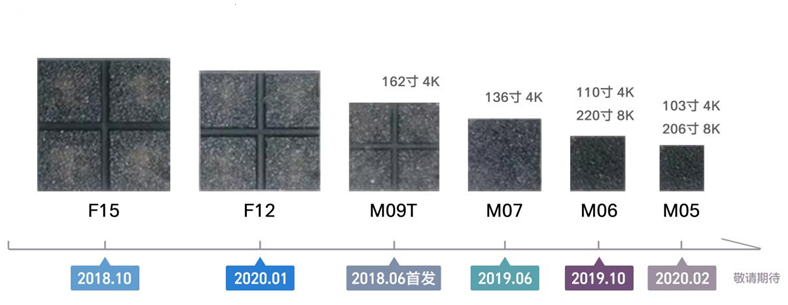

国星光电Mini LED IMD系列图

 国星光电Mini LED 显示应用案例

作为国内LED封装龙头企业,国星光电的微显示LED产品封装技术解决方案已导入多个项目案例。如奥拓电子于2019年初的南京公安局项目,采用了国星光电IMD-M09T产品;洲明科技、艾比森等知名屏企所打造的Mini LED产品,也主要采用国星光电的IMD封装方案。国星光电表示,未来国星光电将积极深耕高清显示领域,为市场提供切实可行、更优更全的技术解决方案,积极推动LED微显示产业高质量发展。



关于国星光电
佛山市国星光电股份有限公司是广东广晟旗下专业从事研发、生产、销售LED及LED应用产品的国家高新技术企业、国家火炬计划重点高新技术企业。公司建于1969年,1976年开始涉足LED封装,是国内最早生产LED的企业之一,国内第一家以LED为主业首发上市的企业,国内率先实现LED全产业链整合的企业,也是国内最大的LED生产制造企业之一。2018年,在全球LED封装领域,国星光电营业收入和市场占有率位列全球第八(IHS Markit)
联系国星光电
地址:广东省佛山市禅城区华宝南路18号 电话:86-757-82100238
详情请浏览:http://www.nationstar.com
