TENKING-音、视、录、控、无纸化、拼墙会议管理平台
编辑:谷子 [ 2018-8-6 16:29:22 ] 文章来源:数字标牌网
数字告示

第一章:设计原则

1-1.设计思想

会议室建设项目建设,按照“需求牵引、瞄准前沿、确保可行、利于发展”的思路,建设一套集日常会议、视频会议、多功能会议为一体的会议室,确保会议室设计理念先进、系统稳定、功能完善、指挥高效。

1-2.传统解决方案缺陷

在使用传统的方式去搭建整个音视频系统,同时要满足高级别会议室发言、扩声的需求及会议录制的需求,一般由以下子系统组成,显示设备+云拼接设备+传输系统+调音台+音频处理设备+扬声器系统+录播系统+中控系统、无纸化系统、信息发布系统等,所需的各子系统设备较多,完成整体的搭建一般存在以下问题。

Ø 各系统相互独立、设备繁多、布线繁琐、调试困难;

Ø 各系统难以拓展、难以兼容、造成信息孤岛;

Ø 各系统搭建周期长、培训周期长、用户体验差;

Ø 繁琐的设计方案,漫长的工程决策流程;

Ø 设备繁多,出现问题排查困难;

Ø 系统操作不够直观,没有办法看到信息的实时变化,比如音频控制,使用调音台进行操作可以看到信息的实时把变化,但调音台功能按钮比较多,使用比较复杂,需要经过专业培训

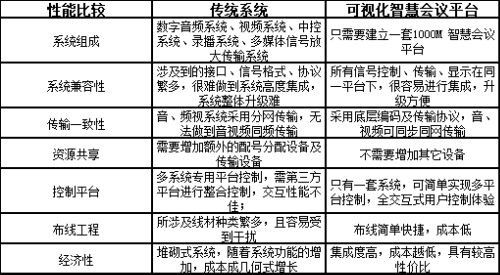

1-3.可视化智慧会议平台优势

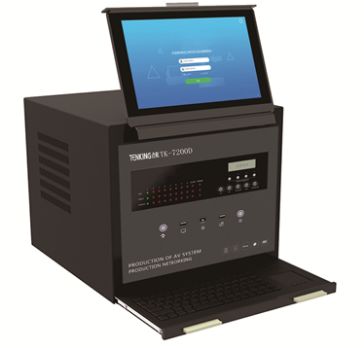

可视化智慧会议平台是集会务管理功能、无纸化会议功能、数字音频功能、录播功能、设备管理与控制功能、视频传输及交互功能、流媒体服务于一体的平台型产品;平台采用机架式9U箱体设计,吸入式散热,前面板配置抽拉式15.6寸显示屏,预装服务器系统软件,通过系统软件完成对所有多媒体设备及周边设备的操作与管控;

背板采用模块化设计,用户可根据实际的应用场景灵活选配不同的功能模块,安装使用简单;通过便捷的模块选择即可轻松实现一台设备完成整套系统的搭建,各应用功能模块依据搭建的系统大小自由扩展,可组建分布式网络交互系统,也可接入办公OA系统实现智慧会务等更多行业的应用。

平台集成功能较多、该平台应用于高级别会议室及一些需求信息量较大的场所等。配置该平台可以避免传统搭建所以带来的一系列困扰;采用模块结构,功能选择灵活,维护方便,集成度高,数字传输零损耗;数字音频部分采用全球先进的DANTE网络音频传输方案,可与国际主流音频设备互联互通;视频部分采用目前主流的H.265解决方案,摆脱带宽的束缚,让视频更清晰更流畅,分布式架构让互联互通更加便捷;可视化的管理界面,支持界面功能自定义编程。

无纸化会议模块采用开放式设计语言各类信号接入简单便捷,让沟通更便捷让工作更高效。音、视、控、录等互联互通,系统搭建简单快捷,一台设备掌控整个会议,实现快速音视频切换、电源、环境管理等等。

Ø 减少布线,传统系统中所使用的线材90%被网线替代,减少了施工难度;

Ø 结构简单,系统硬件分为输入、输出和控制三部分,大大减少了处理设备的数量;

Ø 使用简单,友好的操作界面可以使与会者自助操作和控制报告厅流程;

Ø 扩展方便,系统建成后,可以根据实际应用情况增加音视频接口,系统可快速随意扩展,系统结构不必做调整;

第二章:实际应用

2-1.可视化智慧会议平台

智慧会议平台是集会务信息发布、无纸化会议功能、数字音频功能、录播功能、设备管理与控制功能、视频传输及交互功能、流媒体服务于一体的平台型产品;平台采用机架式9U箱体设计,吸入式散热,前面板配置抽拉式15.6寸显示屏,预装服务器系统软件,通过系统软件完成对所有多媒体设备及周边设备的操作与管控;

2-2.专业扩声系统

参考国家厅堂扩声设计标准一级进行设计,语言扩声系统一级标准要≥98dB,声场不均匀度要做到1kHz和4kHz时测量≤8dB;传声增益在125~4 kHz的平均值要≥-8dB。

根据会议室布局和声压设计需求:

1. 设计2只Dante网络有源音箱作为会议室主音箱,Dante音箱集网络传输、纯数字功放和带有RS-232控制监测一体的全频音箱,音箱功率240W,音箱安装在会场2侧墙上。

2. 设计2只Dante网络有源音箱作为会议室补声音箱,Dante音箱集网络传输、纯数字功放和带有RS-232控制监测一体的全频音箱,音箱功率160W,音箱安装在会场2侧墙上。

3. 现场声压级达到国家一级标准,满足现场会议扩声的使用需求。

4. 配置无线手持话筒1套,用于会议室移动发言使用;

所有模拟、网络信号音源的输入输出都可以统一接进可视化交互式智慧会议管控平台音频模块,进行集中管理和控制,模块内置反馈抑制,自动混音,矩阵混音,均衡,分配器,压缩器,噪声门,延时等DSP功能,只需一根网线即可完成音频的传输。

2-3.数字会议系统

可视化交互式智慧会议管控平台配置一台数字会议模块、模块支持视频跟踪等模式的会议发言系统,包含数字会议模块1台、线阵列数字话筒18只,通过网线传输的方式进行信号的传输,模块内置反馈抑制,自动混音,矩阵混音,均衡,分配器,压缩器,噪声门,延时等DSP功能;实现集中控制,话筒发言管理、摄像跟踪等应用。

2-4.无纸化系统

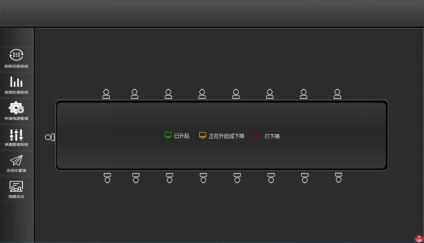

为满足高级会议室需求配置了16台15.6寸全高清电容式智能会议水平升降一体终端(带7寸桌牌)、1台无纸化会议模块,通过该模块可实现会议过程无纸化、材料信息化,全方位的信息互动(音、视、各类文档材料等),会议活动无纸化、会议资源分享化,打通信息孤岛,可接入办公OA系统、远程视频会议等资源、从而提高会议效率、简化会议步骤、提高会议质量;

通过配置视化交互式智慧会议管控平台会议预约模块,24寸信息发布终端(Android)1台、可实现高级别会议室会议预约、会议签到、在相应的显示屏显示单位及会议排期信息、欢迎词、会议引导信息及会议准备工作要求等信息展示功能,使会议室相关资源利用率最大化,提高会议组织效率;

2-5.分布式系统

近年来,网络高速发展所带来的前所未有的新观念、新体验、新技术,正频繁而又快速的改变我们对于传统技能的认知。分布式综合管理系统,采用先进的IP网络分布式云架构设计;可以让分布在不同地点的音视频信息汇聚在拼接大屏幕上,并能实现多个会场音视频数据互联互通,多套音视频、控制系统的综合控制和管理,辅助决策者快速决策。

1. 在会议室各个信号源配置一台采集盒,共配置分布式视频输入节点(单路)2个,分布式视频输入节点(四路)1台;

2. 在各个显示设备处配置一台输出盒,共配置分布式视频输出节点(单路)2个,分布式视频输出节点(四路)1台;

分布式交互管理平台支持 VGA、DVI、BNC、HDMI、SDI、YPbPr、HDTVI、DP等任意视频信息流输出,理论数量不限。系统支持画面分割,支持分割画面自行定义;云漫游:云字幕:自定义字幕的颜色、大小、形状、滚动方向及透明度调节等。拼接画面任意选定,设定任意多个拼接的画面。单屏任意看窗,多达能实现单屏26个图层的开窗;包含虚拟LED图层和高清底图图层。显示的画面,可以设置多个显示预案,并进行轮巡显示。上墙的高清信号,可在管理端多画面回显。

2-6.录播系统

配置一台录播模块搭配2台高清视频会议摄像机,可使会场内主席台及听众区形成互动场景,可视化交互式智慧会议管控平台录播模块集实时直播、可实现多视频的全自动跟踪拍摄,满足不同应用场合的需求,自动生成会场实况录制资源。

2-7.中央控制系统

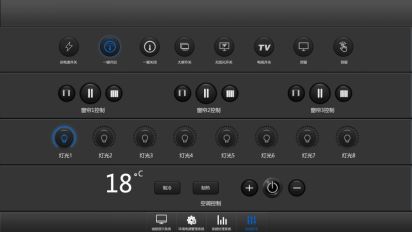

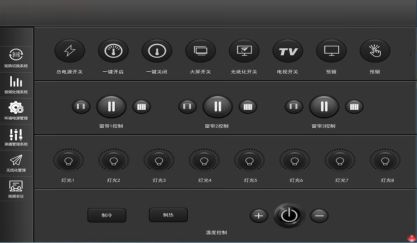

为满足高级别会议室使用需求、适应后期管理使用,提高级别会议室使用效率的同时节约工作人员时间,高级级别会议室配置1台中控系统模块、1台8路电源管理器对以上所配置的声像光系统均可通过移动控制终端控制,包括系统开关、各设备开关、灯光明暗度调节、信号切换、信号源的播放和停止、各种组合模式的进入和切换、音量调节等。

只需通过移动控制终端IPAD进行一键式操作即可实现各种应用场景的同步切换,系统也可支持智能手机控制。

2-8.显示系统

根据会场实际使用环境设计一套小间距LED显示系统,主要用于显示信号源的文字、图片、视频画面等信号,视频接口可随时接入电脑、摄像头、DVD、视频终端等信号源,这些信号源通过显示设备显示出来。

第三章:系统功能

3-1. 系统介绍

无纸化智慧会议平台是集会务管理功能、无纸化会议功能、数字音频功能、录播功能、设备管理与控制功能、视频传输及交互功能、流媒体服务于一体的平台型产品;主机采用9U箱体设计,吸入式散热,前面板配置抽拉式15.6寸显示屏,预装服务器系统软件,通过系统软件完成对所有多媒体设备及周边设备的操作与管控;背板采用模块化设计,用户可根据实际的应用场景灵活选配不同的功能模块,安装使用简单;通过便捷的模块选择即可轻松实现一台设备完成整套系统的搭建,各应用功能模块依据搭建的系统大小自由扩展,可组建分布式网络交互系统,也可接入办公OA系统实现智慧会务等更多行业的应用。

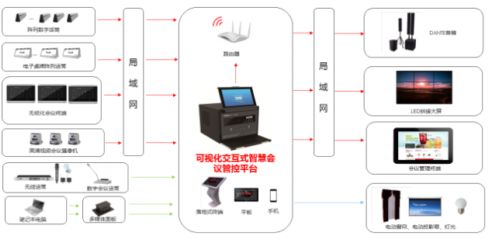

3-2.系统架构

3-3.功能应用

数字音频模块:

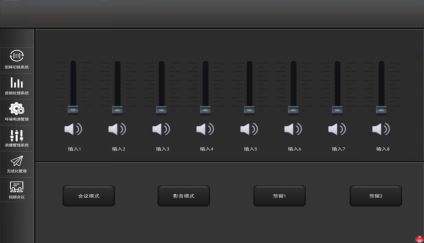

所有模拟、网络信号接入数字音频模块方便管理及不同模式,对音源的输入输出进行集中管理和控制,模块内置反馈抑制,自动混音,矩阵混音,均衡,分配器,压缩器,噪声门,延时等DSP功能,只需一根网线即可完成音频的传输;

无纸化会议模块:

通过该模块可实现会议过程无纸化、材料信息化,全方位的信息互动(音、视、各类文档材料等),会议活动无纸化、会议资源分享化,打通信息孤岛,可接入办公OA系统、远程视频会议等资源、从而提高会议效率、简化会议步骤、提高会议质量;

中控系统模块:

Ø 模块采用先进可靠的集成技术,实现灯光(DMX512协议)、音频、视频、录播、电动等各种设备进行集中管理和控制。

Ø 支持四种网络通讯:CAN、RF、Ethernet、WIFI

Ø 支持8路可自定义协议的串口,根据需要可配置成RS232、RS485、DMX512协议,支持24V供电输出。

Ø 支持8路可自定义的IO输入,输出及红外输出,支持全频段载波的红外调制信号发送。

录播系统模块:

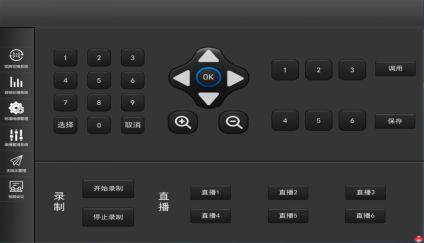

Ø 录播模块可使会场内主席台及听众区形成互动场景,MIXD-RBS录播模块集实时直播、点播、导播、课件录制、课件编辑及课件分析于一体,自动生成会场实况录制资源;

Ø 支持视频输入 4路HD-SDI,2路DVI-I视频输出 1路VGA;

Ø 支持视频显示支持单画面、画中画、三分屏、五分屏;

可视化管理控制平台:

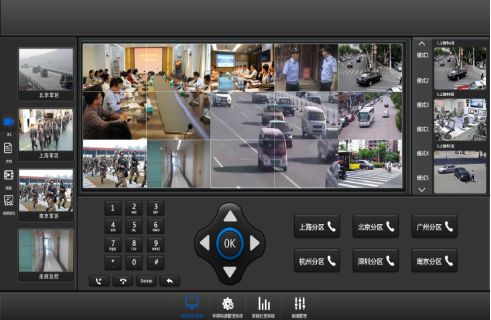

Ø 可视化控制平台视频管理核心,采集分发各类视频信号,输出信号支持任意分割、拼接、单屏4---9层开窗,跨屏漫游,缩放,回显等功能,拖拽式任意视频切换方式,展现新的用户体验效果;

Ø 支持视频可视化操作,能够实时监看到视频上传到大屏的画面并进行控制;

Ø 可以在任意屏体上任意位置显示字幕,并调整字体大小,透明度颜色显示不同滚动显示模式,实现数字标牌上屏。

Ø 能够对网络监控的画面进行调取查看,支持市场主流品牌摄像机接入;

Ø 可实时对摄像机的画面进行控制;

Ø 能够与无纸化平台兼容实现控制的联动操作提高工作效率;

支持权限管理功能可以分等级管理客户端,根据不同权限对客户端进行管理;

外部设备接入模块:

Ø 此模块主要满足外来视频信号的接入、同时能在无纸化进行查看和管理。

Ø 支持接入TCP/IP控制的设备 ;

Ø 支持红外控制的设备进行管理;

Ø 支持IO控制的设备 ;

Ø 支持总线和射频信号控制的设备;

Ø 也可对开放SDK开发包的设备进行管理;

电源管理模块:

Ø 此模块主要满足对会场的灯光窗帘投影幕控制等,同时支持APP上进行操作。

Ø 每个单路继电器均带一对常开常闭触点;

Ø 支持232控制,可与中控进行对接;

数字会议模块:

Ø 数字会议模块采用了DANTE网络音频传输方式,可接入网络及模拟信号进行处理;

Ø 支持2路八芯话筒输入、1路MIC输入、一路AUX输入和1路AUX主输出、1路AUX辅助输出,并具备USB接口;

Ø 模块内置反馈抑制,自动混音,矩阵混音,均衡,分配器,压缩器,噪声门,延时等DSP功能;
