IHS Markit:屏幕发声技术令智能手机和电视外形设计更加小巧
编辑:雁枫 [ 2018-11-15 10:53:07 ] 文章来源:IHS科技

  关键结论
  电视和智能手机品牌正在尝试用屏幕发声代替传统的锥形扬声器振膜。
  屏幕发声解决方案远远不够完美,但其优势是方案得到持续改善,而且已引起品牌厂商的兴趣。
  自2017年以来,全面屏显示趋势一直在增长,智能手机品牌推出了更多全面屏款型,并进一步扩大了屏幕与机身比例。在2017年,18:9是主要的宽高比,但2018年时更大的比例得以流行。提高宽高比率会影响一些前端组件,例如指纹传感器、前置摄像头/自拍摄像头和微型受话器(听筒)。智能手机品牌不断寻求能使组件与全面屏幕相兼容的解决方案。
  屏幕指纹传感方案,如CIS(CMOS image sensor)和超声波,在第三季度得到极大改善,但还有以进一步改善的空间。一种正在兴起的正面相机解决方案是,将摄像头模块其置于有效显示区域(display active area)之中而不是采用缺口(notch)设计。摄像头位在LCD显示模块下方,同时在两个偏光片上钻孔。采用这种方式可能会导致大约14-15%的透光率损失,因为两片玻璃板(TFT背板和滤光片)没有钻孔。其优点是降低了显示屏钻孔的损失。此外,正面上方的听筒是下一个隐藏掉的目标。
  品牌厂商希望去掉听筒以强化更窄的边框
  最近发展起来的屏幕发声概念,让显示器作为扬声器的一部分,此方案可以改进听筒外露、占据边框的问题,不像传统的锥形扬声器。对于索尼和LG两个品牌,配有更大尺寸显示器的电视机是主要应用方向。此外,智能手机品牌如小米和Vivo,都希望去掉接听电话所需的听筒。LG在过去两年间演示了Crystal Sound OLED,而索尼成为第一个推出具有商业化屏幕发声OLED电视产品(XBR-A1E)的品牌。
  LG利用特殊的音频激励器紧密贴合在OLED显示屏的后部或(照明)发光板上。索尼采用相同的方法。在索尼XBR-A1E的后盖上,四个音频激励器(左侧和右侧各两个)产生高音和中音,另有一个独立低音扬声器隐藏在内部用来产生低音。屏幕发声解决方案可以将传统扬声器中的锥形振膜替换为平板(显示屏)、以减少体积,不过,这些方案还是无法违背物理原理。高音和中音具有较高的振动频率、也就是更短的波长,所以激励器可以将振动传递到显示屏从而推动空气,这样就可以让人听到声音。而更低频率的低音波长较长,因此需要更多的空间处理振幅,这就是为什么低音扬声器通常需要较大的空间才能获得更好的效果。低音效果是屏幕发声解决方案中最关键的问题,所以索尼另外设计一个单独的低音扬声器给其电视产品,而不是依靠音频激励器。

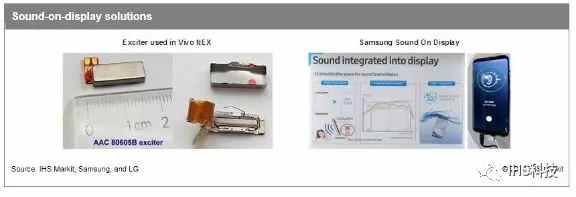

  然而,对低音性能的疑虑在用于接听电话的智能手机听筒上较不显得严重。通话语音并不需要如电视般、清澈分明的高音、中音和低音效果。外观设计上,如果前置摄像头移动到显示屏的显示区域内,同时也去掉听筒,那么手机顶部的边框将可推到极限;至于下边框则是交给显示屏的COF方案(chip on film)。小米是第一个尝试这种技术的智能手机品牌,但是显示器上没有安装激励器或激振器。小米Mix(第一代)使用压电模块产生振动,而悬臂将振动传递到手机的中框,在屏幕发声解决方案中起到与显示屏相同的作用。声音效果和声音溢出导致小米放弃了这种解决方案(它不像传统听筒那样私密和贴近,只能被电话使用者听到),Mix 2恢复使用具有改进外形设计的听筒。Vivo NEX使用AAC屏幕发声解决方案,把一个声音激励器(AAC80605B)附加在显示屏上。显然,AAC解决方案比小米Mix采用的那种效果更好、声音外溢的现象也较不明显。另外,Vivo NEX还使用了特定的马达和机械构造来提升或降低前置相机。
  屏幕发声解决方案仍在持续改善
  屏幕发声解决方案必须提升其在大尺寸显示器上的低音效果。智能手机听筒的要求较低,但是手机中的扬声器模块或音箱的效果仍然优于屏幕发声解决方案。然而,屏幕发声的外形结构较小以及防水/防尘的改善对智能手机品牌还是有吸引力的。尽管如此,下面一些问题仍然需要改进。
  激励器或制动器将机械能传递给显示器(作为振膜)并引起振动。小米Mix采用压电模块来振动中框。压电效应的基础是电能和机械能的转换,施加在压电材料上的电能可引起变形。反过来,又可通过机械作用产生电能。高通的超声波指纹和一些触觉传感模块就利用了压电效应。机械原理的激励器或制动器也用于屏幕发声解决方案和产生振动以便触觉反馈(例如LRA和ERM)。
  激励器可以推动显示器产生声波,但其效果尚不够好。首先,大多数解决方案还不能提供足够好的低音,因为受到振膜面积和振幅(更低的频率,更长的波长)的限制。第二,通过激励器产生的显示屏振动可能比传统听筒消耗更多的电力,毕竟一般的振膜比显示屏较轻、易推动;并且尚不清楚随着时间的延长显示屏振动的耐久性究竟如何。第三,激励器必须产生20Hz到20kHz范围内的振动(人类听觉频率)或接近于触觉制动器灵敏度的更窄频段。
  Vivo(NEX)是第一款使用屏幕发声技术的智能手机(小米 Mix是利用中框),索尼是第一个将其用于大规模生产电视产品的厂商。最近,三星和LG公布了他们的屏幕发声目标,特别针对的是智能手机。LG已经面向OLED电视和照明提供CSO技术长达两年。SDC在“SID 2018”上展示了一个解决方案和相关图形使用者界面,而三星LSI很可能是它的提供者。Google在2018年1月收购了英国新创公司Redux,其解决方案将让激励器把触觉反馈和屏幕发声功能结合在一起。
