Human-Machine Interface的缩写。

人机界面Human Machine Interface——操作人员与机器设备之间双向沟通的桥梁。

1）人机界面简介

A、人机界面产品的定义

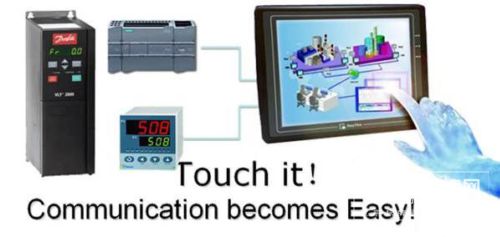

连接可编程序控制器（PLC）、变频器、直流调速器、仪表等工业控制设备，利用显示屏显示，通过输入单元（如触摸屏、键盘、鼠标等）写入工作参数或输入操作命令，实现人与机器信息交互的数字设备，由硬件和软件两部分组成。HMI为英文Human-Machine Interface的缩写。

B、人机界面（HMI）产品的组成及工作原理

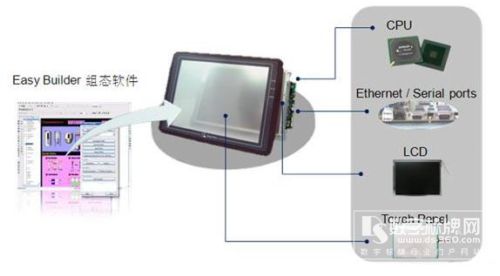

人机界面产品由硬件和软件两部分组成，硬件部分包括处理器、显示单元、输入单元、通讯接口、数据存贮单元等，其中处理器的性能决定了HMI产品的性能高低，是HMI的核心单元。根据HMI的产品等级不同，处理器可分别选用8位、16位、32位的处理器。

HMI软件一般分为两部分，即运行于HMI硬件中的系统软件和运行于PC机Windows操作系统下的画面组态软件（如JB－HMI画面组态软件）。

使用者都必须先使用HMI的画面组态软件制作“工程文件”，再通过PC机和HMI产品的串行通讯口，把编制好的“工程文件”下载到HMI的处理器中运行。

C、人机界面产品的基本功能及选型指标

基本功能：

设备工作状态显示，如指示灯、按钮、文字、图形、曲线等；

·数据、文字输入操作，打印输出；

·生产配方存储，设备生产数据记录；

·简单的逻辑和数值运算；

·可连接多种工业控制设备组网。

选型指标：

·显示屏尺寸及色彩，分辨率；lHMI的处理器速度性能；

·输入方式：触摸屏或薄膜键盘；

·画面存贮容量，注意厂商标注的容量单位是字节（byte）、还是位（bit）；

·通讯口种类及数量，是否支持打印功能。

D、人机界面的使用方法

1、明确监控任务要求，选择适合的HMI产品；?

2、在PC机上用画面组态软件编辑“工程文件”；?

3、测试并保存已编辑好的“工程文件”；?

4、PC机连接HMI硬件，下载“工程文件”到HMI中；?

5、连接HMI和工业控制器（如PLC、仪表等），实现人机交互。

2）应用市场

A、OEM市场

Original Equipment Manufacturer，原始设备制造

·采购自动化产品或成型的电控系统，将其配置在设备或机械中，并将设备机械销售给下游用户的企业即为OEM企业，由此形成的标准化、批量生产的机械自动化市场即OEM市场。

B.工程项目

机床、冶金、矿山、石化等领域。

C、新行业应用

轨道交通、智能建筑、基础设施建设……
