数字油藏可视化协同环境解决方案
编辑:雁枫 [ 2017-1-6 15:16:46 ] 文章来源:数字标牌网
数字告示

——索诺克SonnocSNP-LU8500石油煤矿、地质勘测行业应用

石油行业是一个多学科、多专业相互配合、相互渗透、协同工作的知识、技术密集的行业。知识、信息、软件的综合对石油企业的发展起着越来越重要的作用。

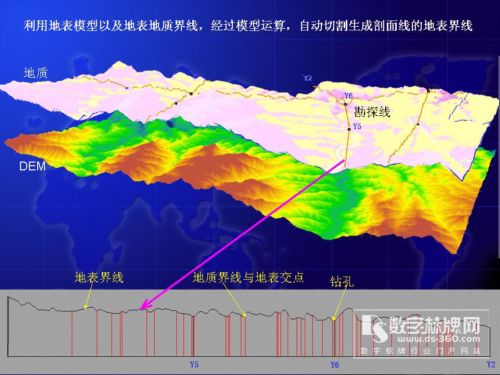

数字油田就是由石油行业要求在统一的信息平台上建立起不同信息管理系统和专业软件应用系统,实现全企业所有业务的计算机化、自动化、科学化和规范化管理,而提出的概念。数字油藏是其中一个重要的组成部分,是油气藏勘探、开发过程中,多种数据、专业软件、多种成果、可视化技术等的综合信息管理、研究的信息实体。

而数字油藏协同工作环境的意义在于利用网络通讯、计算机、可视化和大视野投影技术在一个环境下集成了地面、地下、生产、研究等多学科信息,形成一个一体化研究平台。整个项目团队可以在同一环境中登录到各专业软件和油田勘探开发数据库,协同分析和决策。真正把不同专业人员凝聚在一体化的团队中工作,提高研究水平,缩短项目周期,降低成本,弥补了传统办公环境专业性分割的不足。

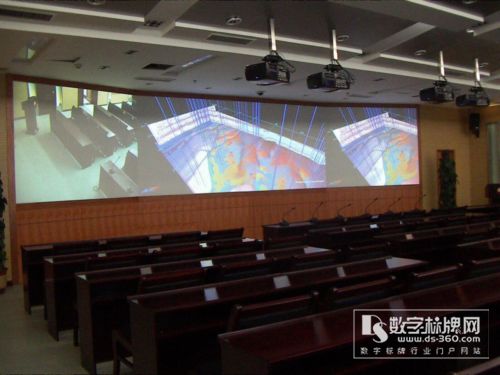

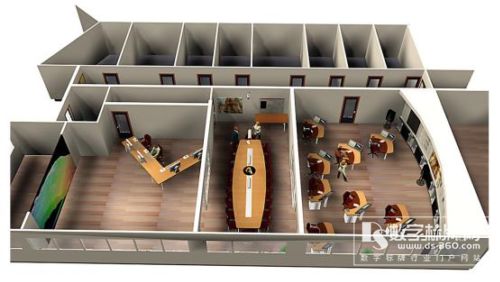

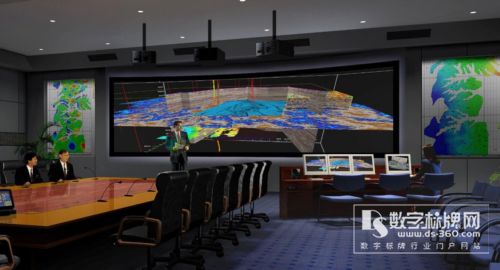

协同工作会议室

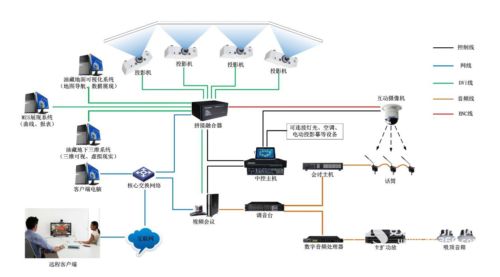

协同工作环境系统图

系统优势:

在数字油藏协同工作环境中,通过强弱电改造和中控系统对音视频的协同控制,充分发挥了智能高清投影系统的特点,并结合用户实际需求,定制了四通道协同工作环境,可以进行多工作环境协同显示操作、协同工作模式切换、多信号切换,自动摄像跟踪,声、光、电的集中控制等。

本地会议讨论系统配合远程视频会议系统,实现发言者的个人图像和语音同步传送至远程。通过为分散各地的地质学家团队展示高清样本,可以在勘探阶段减少与决策相关的时间和成本。实时决定某个地质样本是否与特定质量相匹配,或如何让采掘一种商品变得快捷而更加容易。协作解决方案可帮助简化所有能源项目,从勘探、规划到开发与生产等过程。

各部分分解说明:

视频会议系统+中控系统+数字会讨系统+投影显示系统

视频会议系统:

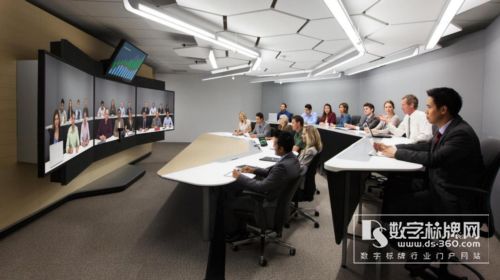

视频会议系统

视频会议系统是一个共享平台,是一个实时性很强的系统,同时传播信息时又有很高的保密要求,所以在组织会议时,系统稳定、安全、可靠运行成为最基本的要求。

视频会议系统的便捷、安全、可靠、低碳环保已经得到了各行各业的认可,视频会议的应用为企业管理办公会议、可视化应急指挥、培训等带来了尤为重要的便利,图像、文档演示、协同浏览、桌面共享等在线交互,实现了企业上传下达可视化互动沟通,也给企业节省了会议开支,加强了对企业管理,降低了沟通成本,实现高效运营,绿色办公。

中控系统:



中控系统可连接设备

协同工作环境,根据需要可以进行不同规模的建设,包括声、光、电的控制,还可以有选择的进行虚拟现实功能,画中画功能,本地和远程视频会议的建设。而中控系统作为本地会议室的中央控制系统,可以将几个独立的系统连接起来,投影显示系统、视频会议系统、会议讨论系统,,以及声、光、电的控制系统。

数字会讨系统:

数字会议讨论发言系统一般由中央控制设备、发言设备、应用软件和摄像跟踪组成。它对于所有类型的会议都提供灵活的管理,具有多功能、高音质、数据传送保密等优点,可以对会议的全过程实行全面的控制。数字会议系统与智能集中控制系统的无缝结合,充分体现系统的先进性、可操作性和统一性。

摄像跟踪系统是数字话筒管理与摄像自动跟踪功能的结合,使会议处于有序发言的状态,数字会议系统话筒开关的同时,自动摄像系统可以自动跟踪发言者(摄像机与发言单元实现同步),并自动实现镜头角度的变化,改变焦距等功能,并将该发言者的个人图像以视频信号的形式送至视频投影机,投射在大屏幕上。

在本系统中还可以加入录像设备,对视频图像进行记录和重放。这样就可以把会议的录像分发给代表或存档,可以轻松实现后期编辑制作工作。摄像跟踪系统一般由跟踪软件、自动跟踪摄像机组成,也可选配摄像机操作键盘来作为摄像机的第三方控制平台。

投影显示系统:

融合器:

融合控制器支持对接入的多种设备进行管理,前端多种信号源、矩阵切换、中控能够有效的进行整合和管理,是一套综合性较强的图像处理系统。支持场景模式调用,将接入的信号源制定成相应的场景模式,实现快捷操作。融合控制器先进的图像处理功能,使其具有广泛的应用领域,可适用于广播会议室、操作室、仿真室、展览展示以及多种以投影显示为主的环境,满足高端显示需求。

投影机:

作为画面显示的主要载体,投影机的选择至关重要,因石油勘测行业的特殊性,显示的画面多为地质图层、油田储层的平面图及三维图,地质及储层需要用不同的颜色来表示,且颜色的层次呈阶梯式递进,对投影色彩层次的表现要求很高。

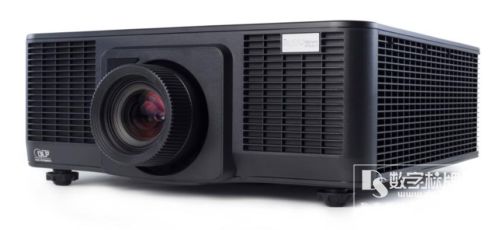

SNP-LU8500

传统投影激光光源(蓝色激光)无法把人眼能够感知的颜色全部显示出来,通常只能显示Rec.709 60%-70%的色域,索诺克Sonnoc红蓝双色激光机投影机SNP-LU8500在传统激光投影机使用的蓝色激光+荧光色轮技术基础上做了重大升级,直接采用蓝色和红色激光器,配合双绿双黄的双重色轮搭配,可完美还原非激光原色,在色准、对比度、色域上提升明显,使投影画面更加的细腻,层次感更强,能够充分满足现场投影显示效果的需求。

SNP-LU8500色域对比

8200流明的亮度,1920×1200的全高清分辨率,对比度高达12000:1,对比度对视觉效果的影响非常关键,一般来说对比度越大,图像越清晰醒目,色彩也越鲜明艳丽,对比度小,测绘让整个画面都灰暗,高对比度对于图像的清晰度、细节表现、灰度层次表现都有很大的帮助。

行业应用:

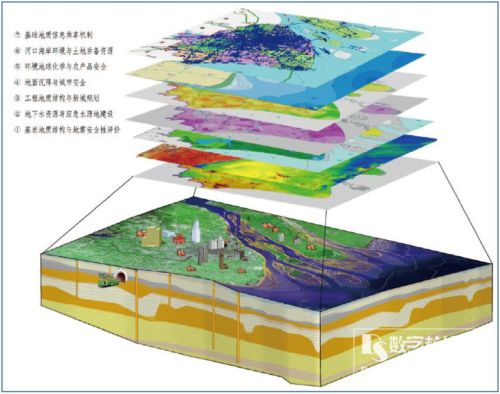

石油煤矿、地质勘测:

天气气象:温度、湿度、降水、PM2.5、

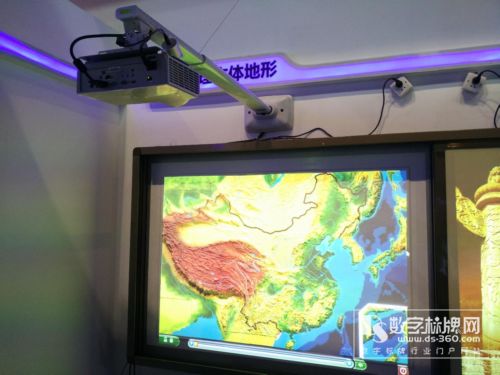

投影立体地形展示

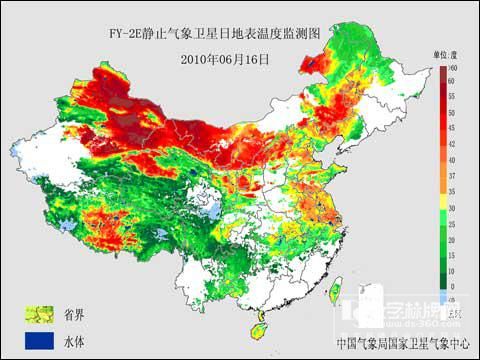

地表温度检测显示

全国PM2.5平均浓度显示

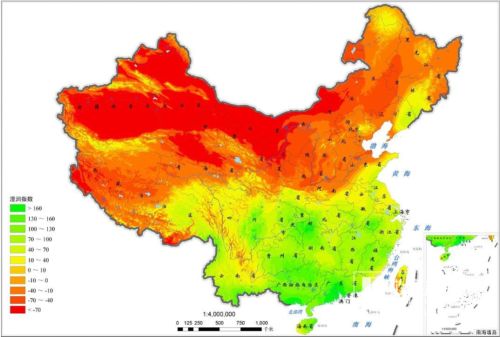

全国空气湿度显示


更多相关: 指挥控制中心
