【导读】自2015年3月英特尔推出至强D系列Soc处理器以来，各行业制造商对该系列芯片的热情只增不减，作为英特尔中国区ODM核心合作伙伴的杰和科技也不例外。杰和科技在国内率先推出的基于Intel® Xeon-D系列处理器自研的Giada N60E-O系列服务器主板，专门针对温数据存储应用打造，适用于温数据存储服务器、网关服务器、中小企业存储、中高端网络设备等。

下面，让我们先来看一下这款服务器主板的各项硬指标表现如何。

杰和N60E-O系列服务器主板

（一）主板基本功能解析

杰和N60E-O系列服务器主板采用Mini-ITX板型设计，尺寸170x170mm，可装在6盘位塔式或12盘位机架式服务器机箱里。该主板采用Intel® Xeon-D系列处理器；主板供电部分，提供1个2x2pin和1个2x12pin的 ATX供电接口，为服务器提供充足的电力供应；散热方面，提供3个4pin的风扇接口，服务器散热能力增强。

杰和N60E-O正面特写

内存方面，该主板提供4条DDR4 DIMM内存插槽，最大支持128GB DDR4 ECC RDIMM内存容量；扩展方面，提供1条PCI-E 3.0 x16插槽，提供一个M.2 PCIE 3.0 x4插槽，兼容M Key 2242/2280规格，能够满足不同用户的扩展需求。并且支持英特尔®快速存储技术和RAID 0、1、5、10等磁盘阵列模式，确保服务器数据的安全。

局部细节

磁盘接口部分，该主板带有6个6Gb/s SATA 3.0接口（其中1个SATA接口支持DOM硬盘）；后I/O部分，提供2个USB 2.0接口，3个USB 3.0接口，1个VGA D-Sub视频接口；网络方面，提供2个10Gb/s SFP+万兆网络端口，2个千兆RJ45网络端口，以及1个IPMI 2.0管理端口，配合KVM模块，能够提供全年无休的远程监控与诊断，保障服务器长期稳定高效运行。

SATA、M 2.0接口细节

（二）主板发热量测试

测试平台主要为Xeon D1520 和 Xeon D1521。在Fluke Ti110 IR Fusion测试设备下进行发热测试，02号板（Xeon-D 1520）常温下开启PTU Loading CPU/Mem/Grahics后运行0.5小时，CPU Loading 100%、Memory Loading 15%。

主板发热量测试分值

（三）主板CPU性能比较

杰和N60E-O主板可搭载Intel®Xeon-D系列处理器，例如：Intel® Xeon®D-1540（CPU频率2.0~2.6GHz,8核16线程，TDP 45W）、Intel®Xeon®D-1521（CPU频率2.4~2.7GHz，4核8线程，TDP 45W）、Intel®pentium®D-1507（CPU频率1.2GHz，2核4线程，TDP 20W）共3款型号，所有处理器均采用英特尔最先进的14nm工艺制程，较之至强E5 v3和至强E7 v3的22nm制程工艺更为先进。

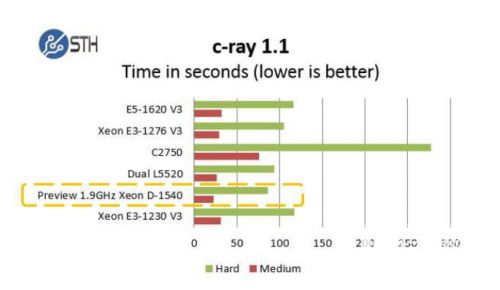

    c-ray是一款有趣的多线程测试软件，如图可见最快的两个系统均为8核心16线程处理器（Dual Xeon L5530和Xeon D-1540）。

7-Zip压缩试验

压缩试验，我们使用7-Zip压缩/解压缩测试CPU速度。如图，Xeon D-1540的压缩/解压缩速度较之其他更快、更具优势。

 CPU运算测试成绩

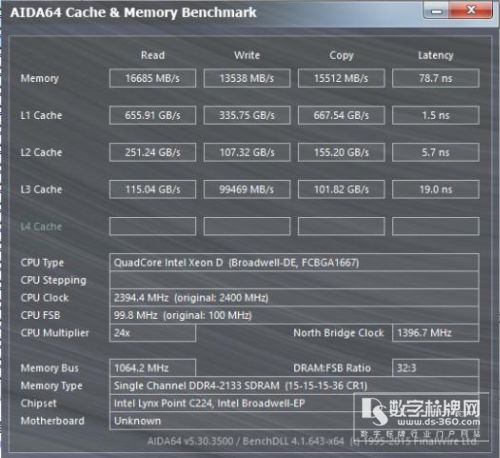

AIDA64是一款测试软硬件系统信息的工具，AIDA64不仅提供了诸如协助超频，硬件侦错，压力测试和传感器监测等多种功能，而且还可以对处理器，系统内存和磁盘驱动器的性能进行全面评估。

（四）高速M.2接口性能实测

杰和N60E-O系列服务器主板采用杰和超耐久技术，为用户提供了高速M.2接口，通过全新升级的PCI-E 3.0 x4通道为用户带来高达32Gb/s的高速数据带宽，带来更高性能的磁盘传输体验。

高速M.2接口

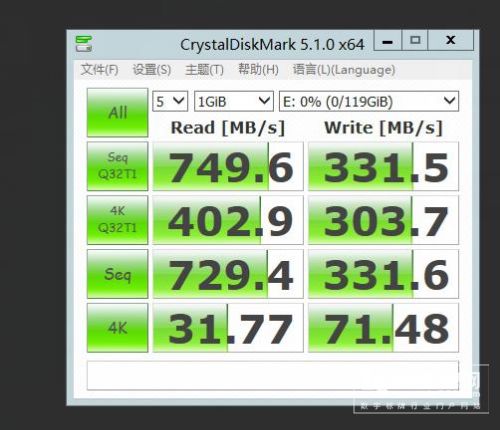

 M.2测评数据（测评环境：Windows Server 2012 R2）

总结

杰和N60E-O系列服务器主板板载英特尔14nm制程的Broadwell-DE架构Xeon-D系列处理器，性能及运算能力介于Atom与E5间，符合目前主流存储服务器温数据存储应用需求，且板载了高速M.2接口，大大降低数据传输延迟。
