此次参展的“55寸高性能电容触控信息交互终端”来自苏州工业园区上市企业——苏大维格光电科技股份有限公司，也属于采用纳米技术的电子终端产品。该产品基于公司自主发明专利，采用“微纳图形化+柔性纳米压印+纳米涂布”新方案，成为中大尺寸最好的解决方案之一，相对传统的ITO导电膜，电阻小于10欧/方，线宽2-3微米，导电率相比ITO提高10倍以上，触控寿命无限多次；最大支持110寸电容传感电路，更支持柔性功能器件。苏大维格从根本上攻克了大面积高性能透明导电材料的基础难题，在业内建立了首条绿色制造生产线，是国内唯一能批量供应大尺寸高端电容触控屏的企业，55英寸、3微米线宽可量产的透明导电薄膜是目前行业的最高水平。

55寸高性能电容触控交互终端可获得iphone般的高性能触控体验，定位在一种崭新的“公共交互终端”：支持多人同时的“人人交互”、“人机交互”，集“互动讨论、视频会议、超级电视、集成办公”多功能与一体，为智能办公、智慧教育、智能医疗、智能家居、商业宣传等多领域提供了全方位、多角度、大尺寸智能互动解决方案。

瞧，这就是苏大维格新鲜出炉的产品——55寸高性能电容触控信息交互终端

是不是觉得眼熟？市场上不也有类似的产品么？比如什么多媒体触控一体机、交互式智能平板、智能交互式一体机等等，虽然名字各异，但本质上不都差不多么!

别着急，产品有相似，优势却不同。

我们平常在展馆、商场、景区等地见到的触摸式大屏幕，往往点半天都没有反应，让人感觉不够灵敏。主要受限于目前广泛采用的红外触控技术，可靠性、精确度、抗干扰性不能满足高性能及良好触控体验的要求。另外，市场上目前的大尺寸电容屏依赖进口，成本过高。苏州工业园区的企业苏大维格依靠独家发明专利和国际领先的微纳制造核心装备，建立了大尺寸微纳透明导电薄膜量产线，真正解决了工业设计和成本问题。得益于自主研发的电容触控屏无与伦比的高灵敏度、高稳定、高精度，使得互动更流畅、高效、更现代！率先为互联网+的大数据交互提供了高性能的多人交互硬件终端。生产过程绿色无污染，是对于现有主流ITO导电电极及其蚀刻工艺的重要突破。

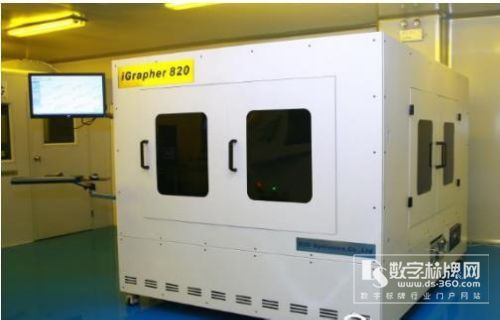

而大尺寸电容触控屏的核心装备，便是苏大维格自主研发的大幅面微纳直写光刻设备iGrapher820，该成果曾获国家科技进步奖二等奖和江苏省科技奖一等奖。下图为设备照片：

设备幅面达65寸，结构分辨率100纳米，打破了纳米光刻加工系统严重依赖国外引进的局面，具有国际领先水平，并在国内外得到广泛应用，为我国今后推进大幅面柔性功能器件和材料创新提供了关键技术和平台。大幅面微纳直写光刻装备使我国成为世界上少数几个具备米级微纳模具制备能力的国家之一。

高端装备是技术创新的前提。苏大维格攻克跨尺度微米-纳米柔性加工重大技术瓶颈，自主研发成功我国首个微纳柔性制造工艺平台，为光电功能产品创新提供了关键手段。在互联网相关产业的发展中，有三个重要领域，分别是“网”、“云”、“端”。在市场纷纷争抢移动“小端”的时候，苏大维格则看中了交互式“大端”的市场前景。所谓“大端”，关键器件便是大尺寸透明导电膜，以及相关核心装备。苏大维格微纳透明导电膜的纳米制造技术为国际首创，55寸高品质电容触控屏设计与制造为“超级智能交互终端”提供了核心器件。原创性纳米直写设备、大尺寸电容触控屏等高技术产品出口发达国家。

除了微纳透明导电膜，苏大维格还通过连续微纳米结构的设计和制造，突破了近百年来裸眼3D原理中视差屏障及柱透镜阵列所存在的固有缺陷，解决了现有裸眼3D显示串扰大、视觉疲劳、用户体验不佳等问题，实现了无视差、无视觉疲劳的真裸眼3D显示。同时基于纳米结构色实现了“纳米3D印刷”和光变色转印材料；通过微透镜阵列结构实现了超薄导光膜，并在国际顶级平板电脑品牌上应用。
    即将亮相北京展览馆的“55寸高性能电容触控信息交互终端”只是苏州工业园区众多纳米高新技术与产品的冰山一角，它为纳米技术在电子终端产品中的应用带来无限遐想的同时，也必将在国家“十二五”科技创新成就展上令人惊艳。
