1、现状分析

随着突发事件、自然灾害和社会安全事件的增多以及国家安全战略的升级，政府和企业越来越重视构建一个能将预防和控制结合，快速响应机制和预案联动的可视化指挥中心智慧平台，以实现统一智能部署，最大程度预防和减少突发事件及其造成的损害，保障公众和企业的生命财产安全，维护稳定，促进经济、社会、生产的可持续发展。

一个可靠的可视化智慧指挥中心对视听应用的需要是综合而全面的，不仅要求能够实时管控所辖范围内音视频信息，还需要具备实时业务处置、综合数据分析、会议决策、应急处理、现场指挥、信息发布等多方面的应用需要，是典型的多业务系统联动与可视化应用场景。

目前普通厂家提供的管理系统在使用过程中经常出现的几个“难”点：屏幕上海量显示信息无法在短时间内获得放大聚焦，标识识别信息难;线下和线上信息源切换操作难、操作大屏需要专业人员操作，使用难;信息孤岛化严重，异地多屏联动难，成为音视频联动和信息共享使用中氶待解决的难点。并且，随着信息技术的飞速发展，越来越多复杂情况和场景中使用需要将情报系统、会议系统、安全监控系统、指挥等多个垂直业务系统进行整合，不断提高显示信息平台的可用性和易用性，实现显示信号远程呈现，各种屏与屏间互动，形成一个信息共享的云管理平台，提升屏幕的使用价值，提高指挥决策的效率。

此外，在传统的指挥中心大屏拼接系统中，信号的接入和拼接处理通常有矩阵、延长器、编解码设备，拼接器等设备联合完成。系统复杂，设备繁多，施工管理困难，甚至后期维护也会因为多品牌设备堆叠而产生一系列的不兼容性问题等等。这些都是当前传统指挥中心中所存在的问题。因此，为用户快速构建一个结构简单但功能齐全，后期维护简单的指挥中心是非常有必要的。

上海寰视科技旗下品牌MicsView研发的MICS云™显控平台和智慧云屏™系列为现代化指挥中心提供更优秀的网络显控调度方案。突破信息壁垒，加速信息联动，通过统一的网络协议提高信息传达效率。业务系统传达速率较传统系统方案提高90%，更为及时高效。

智慧云屏™可实现指挥中心内部所有部门单位乃至上下级单位或合作单位音的互联互通与可视化信息资源共享，从而将指挥中心内的远程监控、实时指挥、会议决策、应急处理、业务联动、数据分析统计、信息发布等必备需求，以最简单灵活的方式实现有机的结合，并在未来可不断的按照新的需要，扩充平台功能。

通过智慧云屏™所构建的多位一体的综合可视化信息云平台，是新时代智慧指挥中心建设的最有效的解决方案。

2、系统设计依据、技术标准及规范

2.1、设计原则

建设遵循“积极兼容、安全可靠、先进实用、统筹规划、分步实施”的总原则，系统实用的技术具有前瞻性，并综合考虑维护、扩展及操作因素，根据现场使用环境、显示信号特点和数量，以及对显示管理功能要求等，结合多年来积累的工程设计和实施经验，为用户提供整套安全可靠的运营监测(控)中心、应急指挥调度中心等显示多为一体的智慧指挥中心解决方案。在系统设备选型符合系统整体功能的要求下，系统具有较高的性价比。

先进性：采用国内外著名通用的最新先进技术和优质品牌产品，充分考虑信息技术的发展趋势，适度超前。

成熟性：采用经过工程运行试验的成熟的先进技术和产品，性能稳定，可靠。

开放性：采用开放的技术标准和规范，整个系统具有互联性和互操作性。

标准化：采用标准化的设计和标准化的产品。

扩展性：系统设计考虑到未来的发展，留有必要冗余便于系统升级、扩展。

安全性、可靠性：必要的冗余技术保证系统及其运行的可靠性、稳定性。

实用性：符合使用要求，最大限度满足实际需要，面向应用、注重实效。

可集成性：根据本工程特点及使用与管理的需要，应整体规划、深化设计，逐步集成，不断完善整体功能，并应综合优化组合，避免重复设置。

管理性：系统软、硬件的设计、集成充分考虑使整个系统运行操作简单，人机界面友好，管理科学、便捷，易于维护。

经济性：系统具有较好的性能价格比和长期运行效益。

以较高的性能价格比构建本系统，使资金的产出投入比达到最大值。能以较低的成本、较少的人员投入来维持系统运转，提供高效能与高效益。

具有良好的用户界面和管理接口，采用诸如菜单、按钮等直观的操作手段和面向目标的管理技术，掩盖软硬件的复杂性，为普通用户和管理用户提供方便性和灵活性。

视频处理系统具有先进性、可靠性、实用性的特点。

2.2、设计依据及标准

本系统的主要设计依据如下：

1)根据使用方提出的系统功能需求。

2)设备技术标准参数。

3)参考以下行业标准和国家标准：

DB32/181-199建筑多媒体化工程设计标准

GB-50198-94建筑闭路电视系统工程技术规范

GB50169-2006电气装置安装工程接地装备施工以及验收规范

GB50054-95低压配电设计规范

GB50395-2007视频安防监控系统工程技术规范

GA308-2001安全防范系统验收原则

GB50198民用闭录监视电视系统工程技术规范

GB7401-87彩色电视图像质量主观评价方法

GA/T75-94安全防范工程程序与要求

GBJ115-87工业电视系统工程设计规范

GB/T13730-92地区电网数据采集与监控系统通用技术条件

DL5027-93电力设备典型消防规程

ISO-9244关于显示终端标准

GB 8898-2001音频、视频及类似电子设备安全要求。

安全规范：UL1950和EN60950

电磁干扰：TCC part15和EN46022

质量标准：ISO9001

设计标准：JGJ/T 16-92《民用建筑电气设计规范》

3、大屏显示系统设计

3.1、需求分析

随着大数据的高速发展和平安城市等建设化需求，指挥中心作为信息调度的总控中心点，对信息显示的要求也越来越高，其中大屏幕显示系统作为信息集中调度和提供决策分析的互动平台，在指挥中心中起着至关重要的作用。结合各种需求，我们可以了解系统要求能满足各种信号的集成：各种模拟视频、计算机、网络、音频等模拟和数字等各种信号的无缝接入。一套平台系统无缝集成各种外设硬件，支持集成主主流品牌投影机、摄像机的操作控制、各类环境量中控集中管理、跨地域网络传输以及信号交互共享。

显示控制方式灵活多样信号显示方式多样性。能实现跨地域跨楼层多级音视频互联互通，环境量本地及远程集中调度管理，信号传输无距离限制，操作界面人性易用便于维护，扩展性强灵活多样，支持后期快速扩容添加。综合起来，指挥中心应该具有以下的特点：

3.1.1、可视化调度管理

■支持本地全类型信号，海量监控无缝接入

■任意信号随时调取上屏显示，多画面任意漫游、拼接、叠加显示

■多个指挥大屏幕共享、联动，主屏和副屏实现镜像显示

■支持实时信号源预览回显，全可视化调度

■支持多预案管理和自定义，轻松调度

■支持分级权限管理，多用户可同步远程操作

■多业务平台统一操作管理

3.1.2、应急联动

■数据预警指示

■事故现场周边监控自动调取

■应急快速响应预案

■远程现场实景应急指挥

3.1.3、综合数据展示

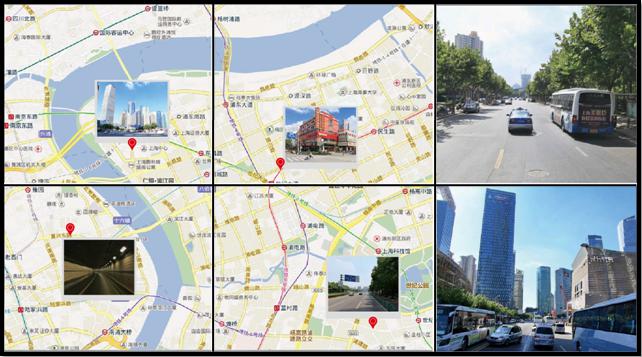

■支持GIS等高分图形点对点动态显示

■支持与业务数据系统直接对接，实时监控数据动态

■支持多终端交互，同步数据监控

3.1.4、会议决策

■支持多方实时音视频共享

■支持会议多人内容可以研讨

■支持多方互动式标注研讨

■任意调取云中信息作为会议参考

3.1.5、业务系统对接

■远程控制后台业务电脑实时操作

■支持对接不同业务平台，实现平台联动

3.1.6、环境量控制

■支持集成周边设备，如窗帘、灯光、云台、大屏开关等

■环境量联动控制

3.1.7、信息发布

■时间、天气、值班人员等常规信息发布

■日常宣导、通知信息滚动发布

■紧急事件全网通报，会商决议快速发布

3.2、系统架构

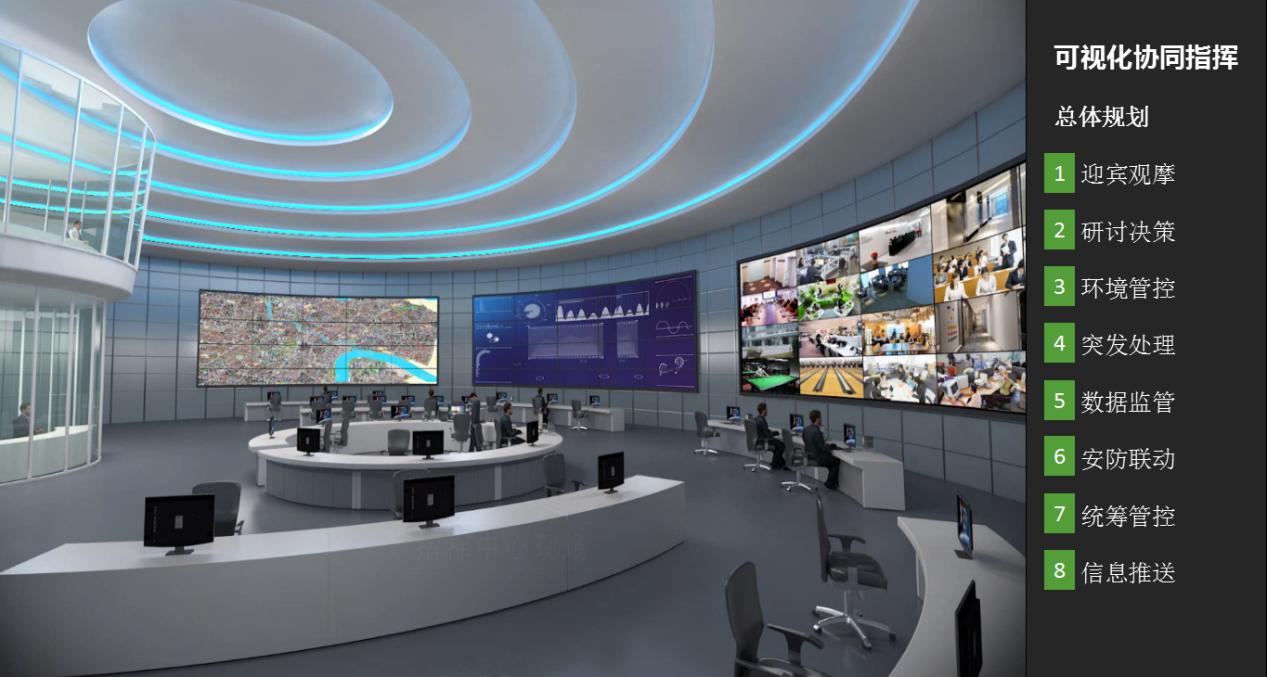

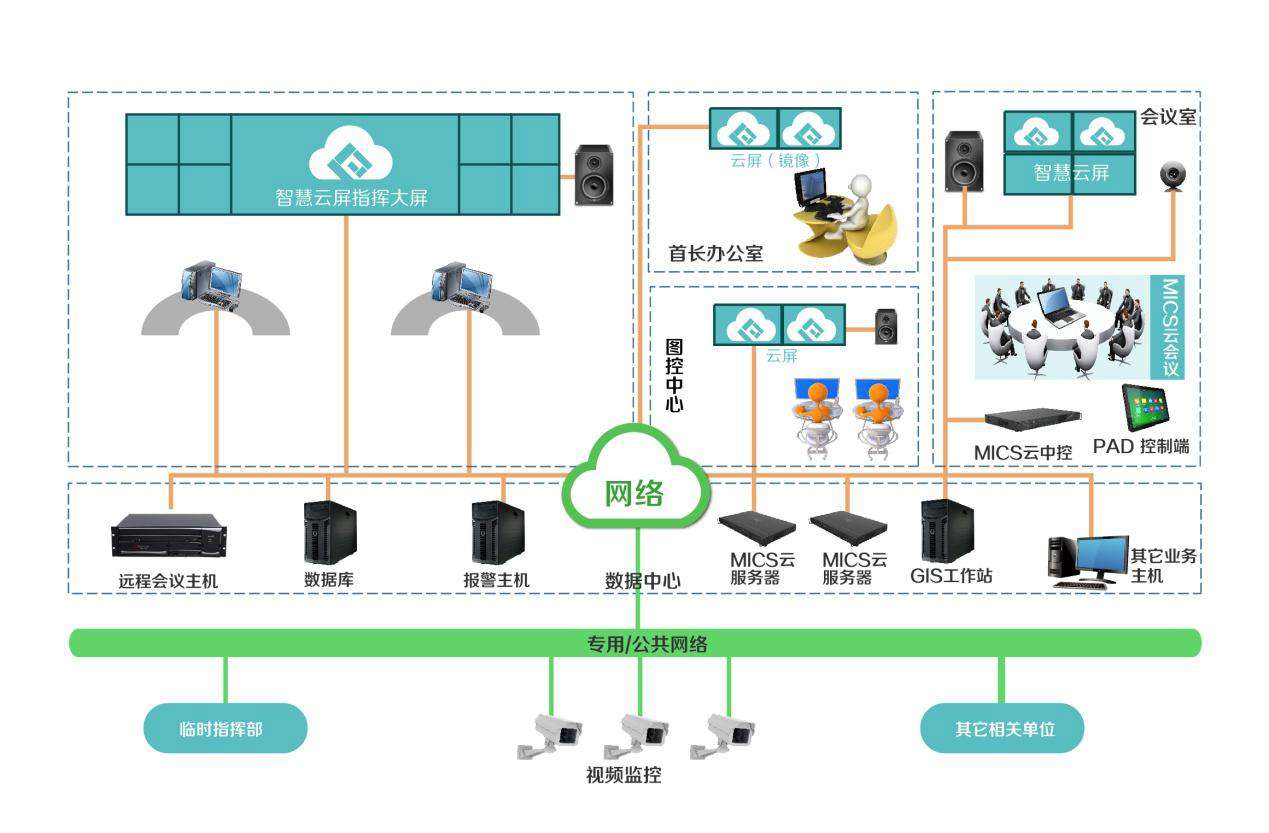

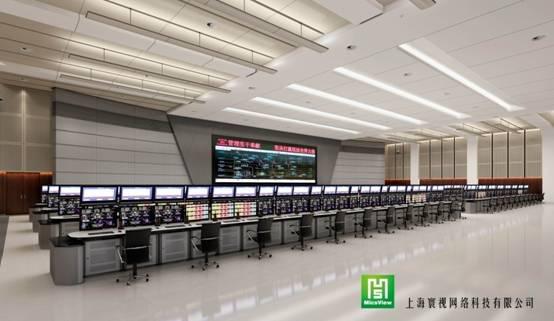

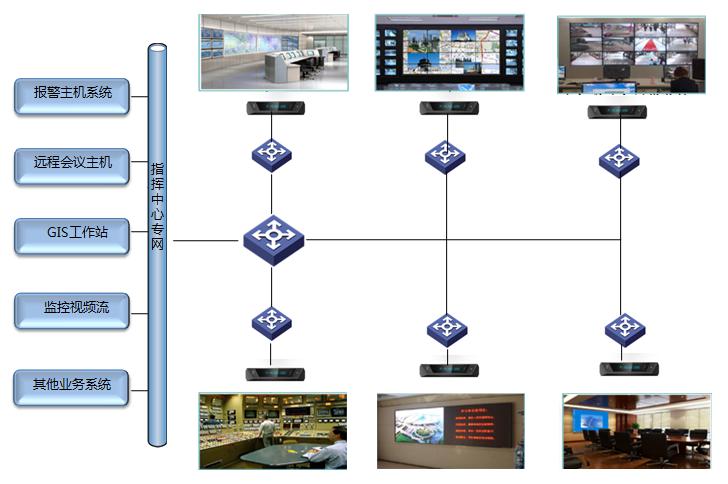

根据需求分析，我们可以得出以下的系统架构图。所有的信号和外部业务系统均通过网络直接接入到智慧云屏™实现指挥中心可视化调度、综合数据和超高分数据显示、会议决策、应急联动和日常监控、信息发布和其他业务系统对接等功能。

4、项目实施

智慧云屏™是寰视科技(MicsView)针对大屏显示和柔和互联网融合的新一代液晶显示终端产品。智慧云屏™将传统拼接系统中由拼接器、矩阵、延长器等必须设备完成的功能全部集成在一起，自身就是一个完整的解决方案。海量的视频接收、信号源切换、信号实时显示、多画面漫游拼接叠加缩放等拼接系统功能都可以直接在智慧云屏™中实现。所有的信号都直接通过网络无缝接入到“智慧云屏™”中，无需拼接控制器、延长线、矩阵、分配器等外置设备，就能轻而易举实现信号上屏显示、拼接、控制和管理调度。

1.1、系统功能

1.1.1、视频监控

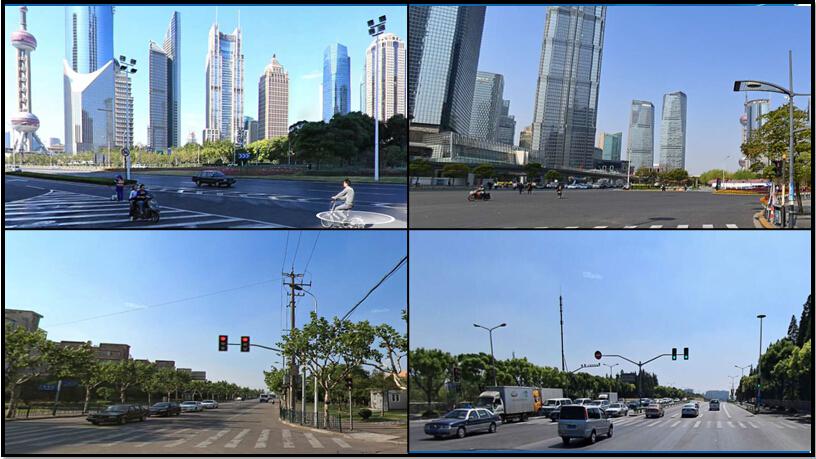

智慧云屏™可与各型号主流网络监控摄像头、视频监控平台、DVR/NVR等设备实现无缝对接，直接在系统平台内对网络监控视频流进行高性能硬件解码，确保每路监控视频的高画质与实时性。所有网络视频均可在系统中进行实时预览查看，并可任意调取至任意部门的大屏幕上显示。可将多路监控视频源以任意布局排列上屏，支持监控画面分组定时轮询显示。

1.1.1.1全屏显示

内置多个超高分底图，可用于企业形象展示。

1.1.1.2单屏显示

每个单元屏显示1080P的分辨率图像，可以用于高清监控主要位置地段

1.1.1.3、任意显示

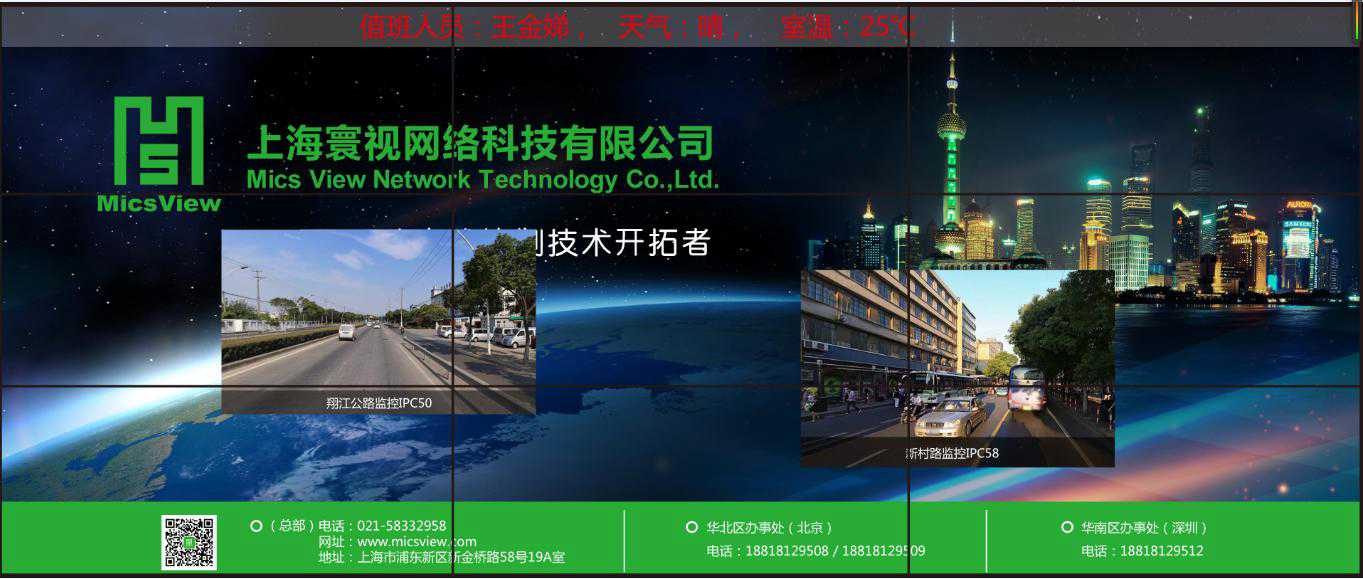

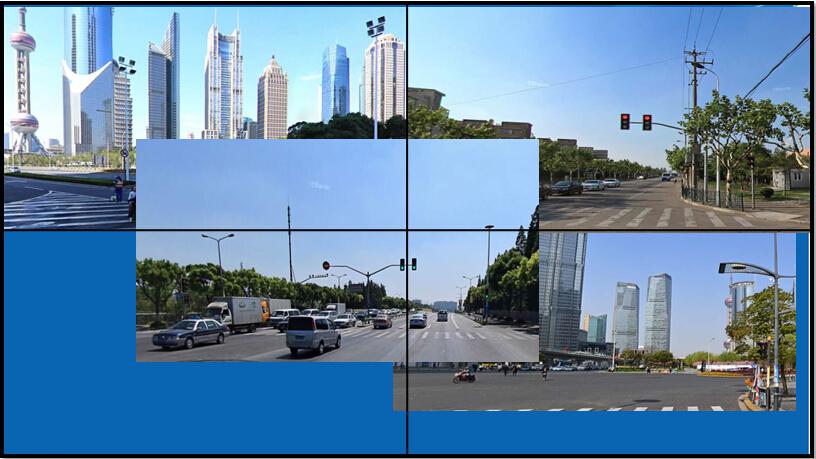

每一路上屏信号都可以任意布局，多个单元屏显示一路信号。漫游叠加显示，上屏信号可任意跨屏漫游和实现叠加显示，单屏多窗口显示，每个单元屏都可以开多个窗口，最高可以显示16个窗口。

1.1.2、报警联动与应急指挥

传统指挥中心建设中，大屏幕系统仅作显示信息使用，与其它业务系统是相对独立的。这样的方式无形中削减了可视化信息的应用价值。

而通过智慧云屏™构建的指挥中心，则可与日常的业务数据进行对接，实现可视化监测和预警联动。当在监控数据超出预警数值或者是报警触发时，指挥中心大屏将会第一时间将现场的对应的监控点自动调取上屏显示和自动保存事发前后现场状况和发布报警通知等，从而帮用户在第一时间里掌控现场和立即响应，这为日常的安全防控如火灾、交通事故、地震、异常气候、企业生产突发状况等的管理提供了最迅速和有效的可视化决策参加数据。

在出现紧急事件后，相关负责人可通过云中一键快速调取应急处置预案。快速组织各部门召开多方视频会议，进行处置决策与布置。不同于传统视频会议仅可观看参会人员视频，通过MICS云可在应急会议中实时调取事件现场实况及相关监控数据信息，帮助参会人员全面掌控现场情况。所有信息可与多部门单位共享，同步进行讨论与决策，并可最终决策方案可直接发布至中心大屏幕。

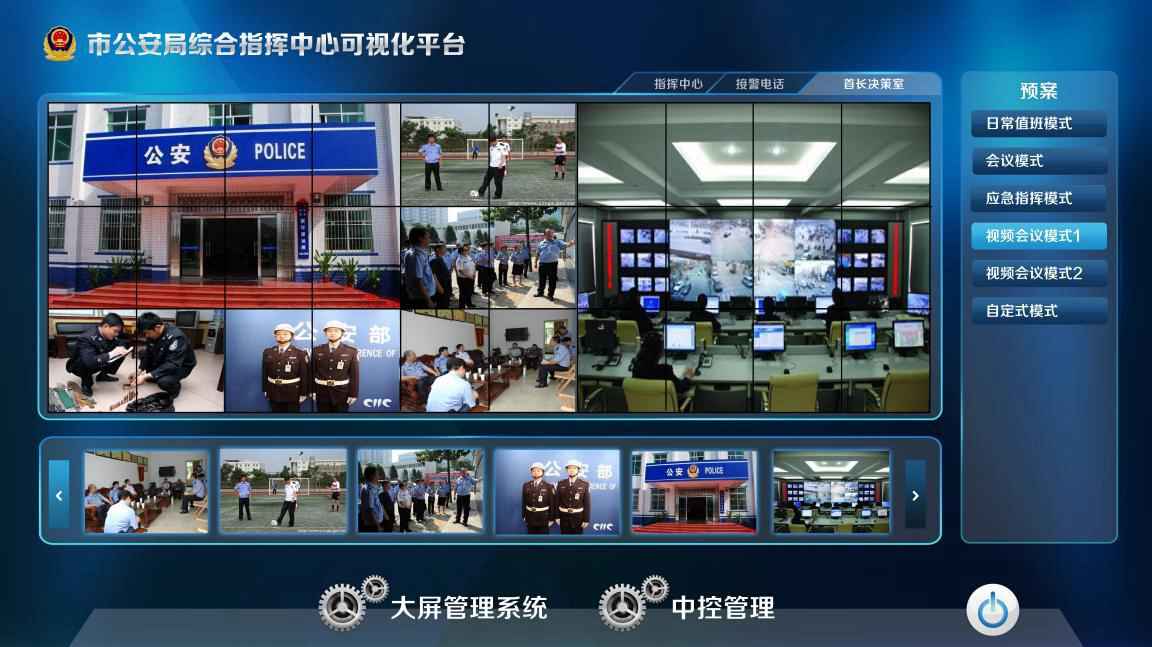

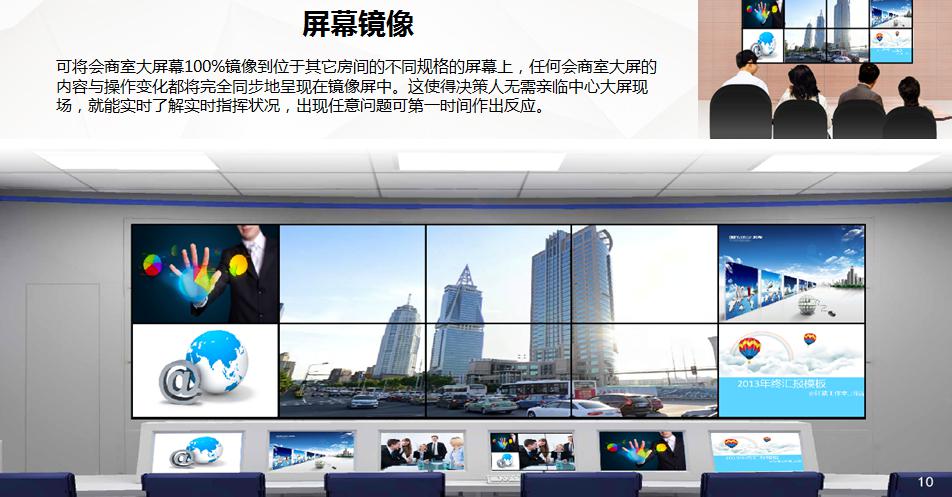

在智慧云屏™构建的系统中，指挥中心大屏幕还可以100%镜像到位于其它房间的不同规格的屏幕上，所有指挥大屏幕上的内容与操作变化都将完全同步地呈现在镜像屏中。负责人无需再现场，即可随时掌控指挥中心的实时状况。分布在不用区域的大屏之间信息通过网络进行联动和云共享。发生紧急状况时，决策者只需要通过调用现场视频和云中数据，即可第一时间掌握现场实况，并进行快速的决策和调度管理。

1.1.3、超高分数据可视化显示

指挥中心通过直观可视化的方式将采集数据呈现出来，可以为决策者提供完备的客观数据参考，有助于更准确的进行事件判断与业务处理，充分发挥大数据的价值。

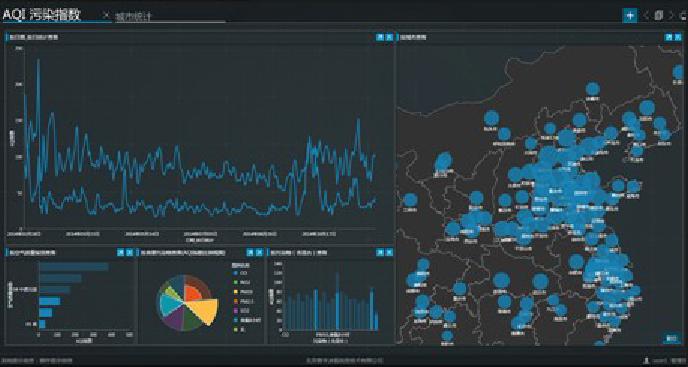

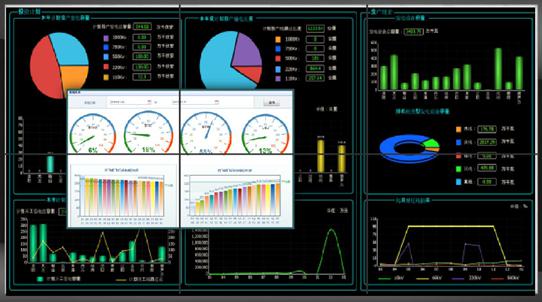

智慧云屏™提供数据可视化应用系统，将后台的业务数据以图形化形式直观展现给用户。它能够实现数据监控、分析整合、业务处理、数据分析、数据预警等全面的数据应用功能。

智慧云屏™为指挥中心提供了优秀的大数据应用软件信息呈现手段。通过U-desk超高软件即将具有超高分辨率动态图像点对点网络上屏功能，可为GIS、SCADA、GPS等应用软件数据提供更大范围、更多信息的可视化展示。

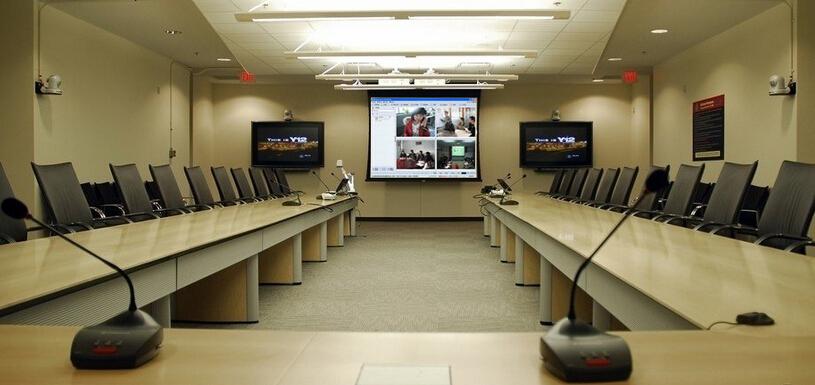

1.1.4、视频会议

通过智慧云屏™构建的指挥中心可以提供高效的会商决策解决方案。在开会时，支持一键快速开启会议，实现多方实时的音视频共享。在多人会商时，再也无需不断切换投影连接线，只需将所有人电脑的接入系统网络中，即可实现多内容同屏研讨，从而有效的提高决策效率。

1.1.5、多业务系统对接

传统的指挥中心，不同的业务系统都是独立建设的，所展现的功能是独立和零散的。当需要某些数据的时候，就需要开启不同的业务系统来获取相应的信息，这样的操作不但繁琐，难以管理，甚至对于作为应急处置的指挥中心来说，这大大降低了指挥中心高效决策的能力和风险防控能力。

由智慧云屏™构建的指挥中心，可以与任何的业务系统进行对接和互联，构成一个集成化的智能联动云平台。并且通过远程电脑操控，就能实时调度和掌控所有业务系统的可视化信息。

1.1.6、环境量控制

智能化的会议环境建设同样是多功能智慧指挥中心云平台的重要工作之一。通过网络实现指挥中心内各区域中多样设备的集中管控，使用智能终端在云中任何地点对设备进行智能化联动控制，不仅可为应用带来更多的便捷，更能体现智慧化中心的先进性。

该解决方案不仅实现网络范围内所有音视频的云互联，还提供了完善的周边环境设备的智能管控。从开关电源到灯光音响，从会议终端到大屏幕，几乎目前所有指挥中心中心内主要使用的周边外设都可纳入整个系统中进行管理。

1.1.7、现编信息发布

任何的显示终端都可以发布类似时间、天气、值班人员的常规信息。也可以作为企业或机构内部规定宣传专栏。甚至发生紧急事件时候，可以在全区域内可视终端发布，实现全网的通报和互联。

1.1.8、可视化管理调度

庞大的智慧系统建设必定带来复杂的管理调度，往往造成用户难以完全掌握系统的使用，使得系统的功效无法发挥。是否能够在完成复杂的系统功能同时，为使用者提供最便捷易用的操作体验，也是一个完善的智慧平台建设过程中必须要关注的重要指标。

随着智能设备的普及，直观的所见即所得的可视化界面与简单的全触控操作方式已成为一个良好平台交互界面的必备要求。

MICS云™系统和智慧云屏™均支持可视化管理，所见即所得，轻松触控掌握;传统操作指令的下达具有单一性，所下达指令无法做法多维度回馈，信息传递避免不了误投放;可视化的管理，更为细腻的人机交互设计，简单化的操纵，直观的信息可视化表达，让调度指挥更为简单易得。

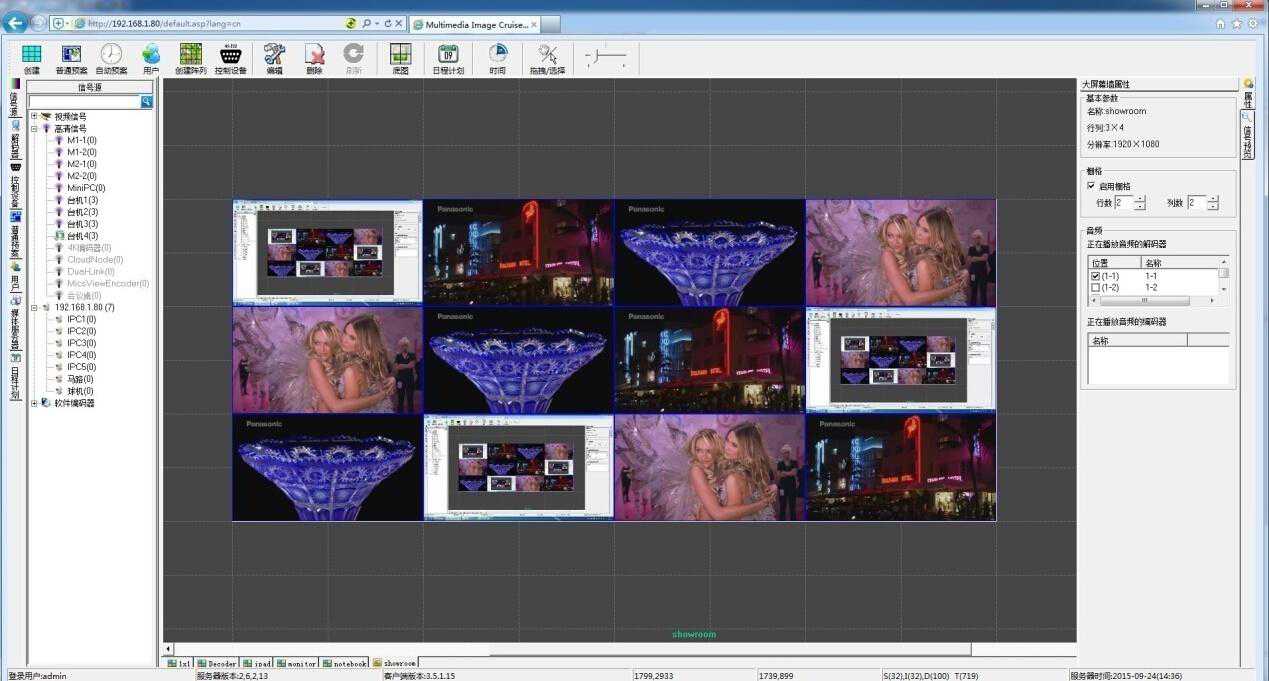

智慧指挥中心提供了全方位的可视化管理解决方案。所有上屏的信号都可以通过IE浏览器或者是定制化的触控操作界面实现实时预览回显。用户只需通过任意的拖、拉、拽等方式就可以对实时上屏信号进行任意的调度和布局。对于常规化的管理，可以实现自定义的预案方式，一键切换实现实时轮询。所有信号都集中在云端，多用户可以同时进行可视化的操作和管理。分散在不同区域的显示终端亦被接入云端，进行统一管控。从而实现综合和全面的可视化管理和调度。
