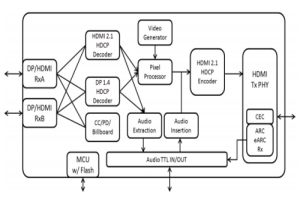

Gscoolink GSV6712是一款高性能、低功耗的2输入1输出HDMI 2.1/DisplayPort 1.4到HDMI 2.1混合切换器芯片。通过集成基于RISC-V的增强型微控制器，GSV6712创造了一种具有成本效益的解决方案，提供了上市时间优势。DisplayPort接收支持高达32.4Gbps（HBR3，4通道），HDMI接收和HDMI发送支持高达48Gbps（FRL，12G/4通道）。通过嵌入式信道配置（CC）、电源传输（PD）控制器和公告牌USB 2.0控制器，GSV6712可以将其一个接收直接映射到USB Type-C接口，并且Type-C到HDMI应用程序可以支持Type-C的备用显示端口。GSV6712的卓越架构使用QFN88提供了经济、占地面积更小的解决方案，针对电视/监视器/音箱/流媒体盒和KVM的应用。 DisplayPort接收功能 1、符合VESA DisplayPort 1.4a 2、符合HDCP 2.2/2.3和HDCP 1.4 3、兼容DisplayPort和USB Type-C替代模式 4、支持HBR3、HBR2、HBR和RBR（8.1/5.4/2.7/1.62 Gbps） 5、灵活的1/2/4车道主链路配置 6、可编程自适应均衡 7、支持全链路训练和无链路训练 8、支持高动态范围（HDR）和动态/静态元数据 9、支持自适应同步/FreeSync/G-Sync到HDMI VRR输出转换 10、支持音频提取 11、支持4K120格式的水平消隐扩展 12、支持前向纠错（FEC） 13、嵌入式任意EDID和MCCS 14、支持扩频时钟（SSC） 15、支持DSC旁路到HDMI输出 HDMI接收功能 1、兼容HDMI 2.1、HDMI 2.0b、HDMI 1.4b 2、在中继器/接收器模式下兼容HDCP 2.2/2.3和HDCP 1.4 3、数据速率高达48Gbps（FRL 12Gbps/4通道） 4、可编程自适应均衡 5、支持高动态范围（HDR）和动态/静态元数据 6、支持可变刷新率（VRR）、FreeSync、G-Sync 7、支持ALLM 8、支持前向纠错（FEC） 9、支持压缩输入定时的DSC直通 10、嵌入式任意EDID（最多512字节） 11、DDC/HPD引脚上的5V容差 HDMI发射功能 1、兼容HDMI 2.1a、HDMI 2.0b、HDMI 1.4b 2、符合HDCP 2.2/2.3和HDCP 1.4 3、数据速率高达48Gbps（FRL 12Gbps/4通道） 4、可编程电压摆动、回转速率和预加重 5、支持TMDS输入/输出上的交流耦合 6、TMDS模式下支持颜色空间转换器 7、支持HDR（HDR10/HDR10+/杜比视界/HLG） 8、支持可变刷新率（VRR）、FreeSync、G-Sync 9、支持ALLM 10、支持HDMI/DP输入的DSC编码流通过 11、用于低级协议解码的硬件CEC引擎 12、DDC/HPD/CEC引脚上的5V容差 13、支持HDMI 2.1a中的eARC Rx到I2S/SPDIF音频提取 USB Type-C替代模式功能 1、符合USB Type-C 1.1/1.0规范 2、符合USB Power Delivery 3.0规范 3、可编程USB Type-C通道配置功能 4、支持USB 2.0中的公告牌 音频输入/输出功能 1、从HDMI Rx中提取I2S和SPDIF音频 2、来自下游ARC/eARC的I2S和SPDIF音频提取 3、I2S/SPDIF音频插入HDMI Tx 4、支持音频提取和插入的SPDIF/I2S/HBR/DDS/TDM格式 5、使用单个双向TTL总线的SPDIF到I2S转换 系统功能 1、可选外部MCU（通过I2C）/内部MCU模式 2、嵌入式MCU和外部闪存 3、Flash QSPI接口外部引脚 4、需要外部25MHz晶体 5、嵌入式MCU的UART/Timer/GPIO控制可用引脚 6、用于外部MCU访问芯片功能状态的邮箱功能 7、温度传感器监控电路 |
