M12120是一款支持PD3.0的单口全兼容快充协议IC，集成了微处理器、USBType-C接口、快充协议控制器、可配置补偿电路、高精度VBUS电流采样电阻，支持DFP/Source和UFP/Sink功能。其CATH管脚连接前级DC-DC的反馈节点或驱动AC-DC的反馈光耦。搭载极少的元件，即可组成高性能的单C口快充解决方案。

特点

一、兼容全部快充协议

1、PD3.0 / PPS、PD2.0

2、QC3.0、QC2.0

3、AFC、FCP、SCP

4、APPLE 2.4A

5、BC1.2 DCP

6、可定制其他私有快充协议

二、电源管理

1、支持DC-DC调压和AC-DC光耦调压

2、支持恒压环路（CV)和恒流环路(CC）

3、支持VBUS管脚和VIN管脚的快速放电

4、支持线损补偿功能和充放电路径自动开启

三、高度集成

1、内置可配置的环路补偿电路

2、内置12-bit高精度ADC

3、内置USB Type-C接口

4、内置高精度VBUS 电流采样电阻

四、安全保护机制

1、管脚耐压：35V，

2、支持软起动功能

2、过压/欠压保护、过流保护、过温保护、短路保护

五、封装形式

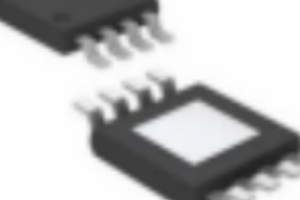

ESOP-8 (5.0×4.0mm，1.2mm pitch )
