要点

三星和其他面板制造商的最终目标是生产电致发光displays，自发光量子点（QD）显示器(self-emitting quantum dot QD Display)。 然而，随着电致发光QD材料的开发和制造技术距离商业可行性还有几年的时间，三星采用分步方法不断增强其QD显示器。

制造简化的QD有机发光二极管（OLED）所需的许多制造技术尚未完善。在它成熟之前，QD OLED可能需要更复杂的结构，包括三个串联(tandem)蓝色OLED发光层，多层封装，以及带有附加彩色滤色片（CF）的厚QD层。

三星的许多LCD面板竞争对手都希望其将大量Gen 8液晶显示器（LCD）产能转换为QD OLED后能够降低预测的2019年和2020年的产能过剩，并为LCD面板提供一定的价格稳定性。

是一项非常有趣的技术，具有提供卓越图像质量并有最终降低成本的长期潜力。 尽管如此，即使目前在Gen 8开始进行LCD到的转换，但该技术仍然需要一段时间才能实现全面商业化。

QD OLED 面板已知的技术, 结构与制造工序

多年来，使用QD技术转换从各种光源发出的光，例如LCD背光，发光二极管（LED）和OLED发光层，已经成为显示器开发的焦点。三星一直是QD技术的最强支持者之一，并已将各种QD增强型LCD显示器商业化。

三星和其他面板制造商的最终目标是生产电致发光，自发光QD显示器。然而，随着电致发光QD材料的开发和制造技术距离商业可行性还有几年的时间，三星采用分步方法不断增强其QD显示器。

这一战略继续发展。在2018年初，该公司不再强调QD CF（使用蓝色LED背光并用LCD中的红色和绿色（RG）QD颜色转换取代CF）反而开始开发QD OLED。 在QD OLED中，蓝色发射材料被蒸发到高迁移率薄膜晶体管（TFT）面板叠层上，QD材料用于将蓝光转换为RG以产生RGB子像素。QD OLED与其他OLED电视技术竞争，在高对比度，真实的黑色，快速响应时间，宽视角，宽色域等方面提供类似或增强的性能。这种独特的方法为电致发光QD显示器的长期目标提供了一个桥梁。

QD OLED面板的未知变数

认为, 关于三星的QD OLED工艺、研发中的面板与初始生产、投资计划，时间安排以及长期目标，最终获胜的供应商，知之甚少。不仅因为该技术的所有权，还因为它还处于开发阶段。即使是三星可能也不知道它会如何随着时间的推移而发展。

也就是说，此时几乎所有对QD OLED的分析，包括此处讨论的信息，主要是“已知的未知数”。换句话说，只是假设。

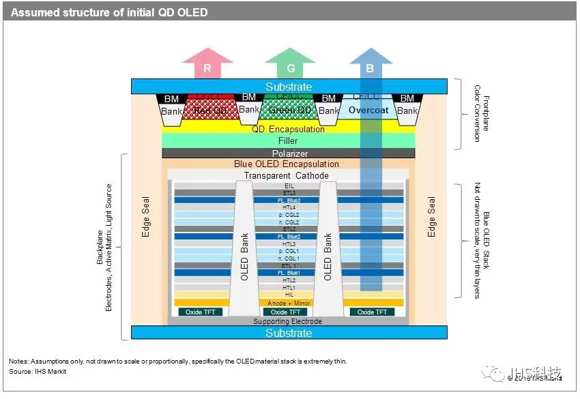

最终，三星将希望采用相对简单的QD OLED显示器结构，与现有的白色OLED（WOLED）或甚至RGB OLED电视相比，可能成本更低，更易于制造。 然而，制造简化的QD OLED所需的许多制造技术尚未完善。 在它成熟之前，QD OLED可能需要更加复杂的结构，如下所示。

QD OLED 的第一次假设迭代需要新的设备，材料和工艺技术。它包括额外的流程步骤和堆栈层，以弥补技术尚未成熟的方向。

IHS Markit认为由结构来看主要技术关键点包括：

高迁移率背板，一般为金属氧化物TFT

三个蓝色发光层，以克服亮度和使用寿命问题

除了QD RG转换层，还有第二个颜色转换或CF层

OLED和QD层的双重封装

具有高透明度阴极的顶部发射(发光)结构

QD材料的喷墨印刷技术，以使膜厚且成本昂贵的QD层材料的成本最小化

IHS Markit认为QD OLED制造的其他尚未解决的问题现在可能是开发的重点，包括：

复杂工艺造成的面板成本高，Gen 8在超大尺寸如65寸电视面板方面的生产效率相对较低，以及厚QD层和良率问题。

顶级发射发光结构产生的生产挑战，高级电视需要8K，需要新的喷墨和蓝色OLED蒸发设备，材料性能如使用寿命，亮度和颜色转换以及与组件和工艺的兼容性。

售价问题，例如与中国Gen 10.5/11制造的8K LCD面板的价格竞争，QD OLED至少还需要1.5年才能大规模生产；与WOLED和/或RGB OLED电视的差异化；以及从传统的Gen 8转为QD OLED后有限和较低的生产能力。

TFT和OLED背板以及QD颜色转换前板在单独的工艺中制造。两者都被封装以保护对外在环境敏感的OLED和QD层，然后在将面板划线和组装成模组之前, 在成盒(Cell)工序中对准和密封。

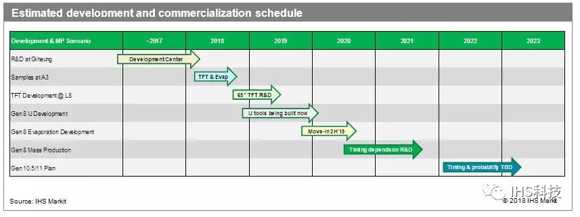

三星现在正在为开发QD OLED投入大量资源。它正急于将技术从实验室开发扩展到更大的层面，并为全尺寸电视面板生产设计和订做新制造设备。它在Gen 8工厂独立测试和开发oxide TFT基板设计，喷墨和蒸发，以尽快推进其量产化计划，并将风险降至最低。以下是IHS Markit 预估的QD OLED进程?

    行业的一般预计是，在2019年初对Gen 8 QD OLED做出最终量产性确认之后，三星将开始把部分韩国Gen 8的产能从LCD转换为QD OLED。由于QD OLED工艺比标准LCD工艺复杂得多，因此这种转换将显着降低工厂的整体电视面板产能。三星的许多LCD面板竞争对手都希望这种转换能够降低预测的2019年和2020年的产能过剩，并为LCD面板提供一定的价格稳定性。

    由于需要开发新QD OLED生产设备并确认许多流程，IHS Markit预计Gen 8将在2020年中期才会大量开始生产，而且该时间取决于开发进度。从长远来看，Gen 10.5 / 11是在QD OLED的发展规划中，但现在要准确地预测细节还为时过早。

    QD OLED尚未知的困难点

    IHS Markit认为, QD OLED是一项非常有趣的技术，具有提供卓越图像质量并最终降低成本的长期潜力。现在，很多人的兴趣似乎都来自三星，这是一家拥有无与伦比的资源和制造技术支持的公司。 除了减少预测的大尺寸面板供应过剩外，三星Gen 8产能的转换还将带来可观的新投资。由于行业预测大尺寸和中小市场过度供应过剩，平板显示器（FPD）行业的悲观看法持续增长，而QD OLED引起了许多FPD厂商的关注，这是一个正面的发展。
    尽管如此，即使目前在Gen 8开始进行LCD到QD OLED的转换，但该技术仍然需要一段时间才能实现全面商业化。在IHS Markit 上述的分析不管是已知和未知的挑战都预测了QD OLED进展的困难度。IHS Markit看法是, QD OLED能够成功并进一步提高显示图像质量, 并将平板电视面板的高阶与附加价值做进一步提升。然而目前最大的变量将是“未知的未知因素”, 而且是针对全新技术所不可能预见到的。IHS Markit在《AMOLED和LCD供需和设备追踪报告》（AMOLED and LCD Supply Demand & Equipment Tracker）中有对QD OLED的进一步分析，继续报告该技术随着时间推移将如何发展。
