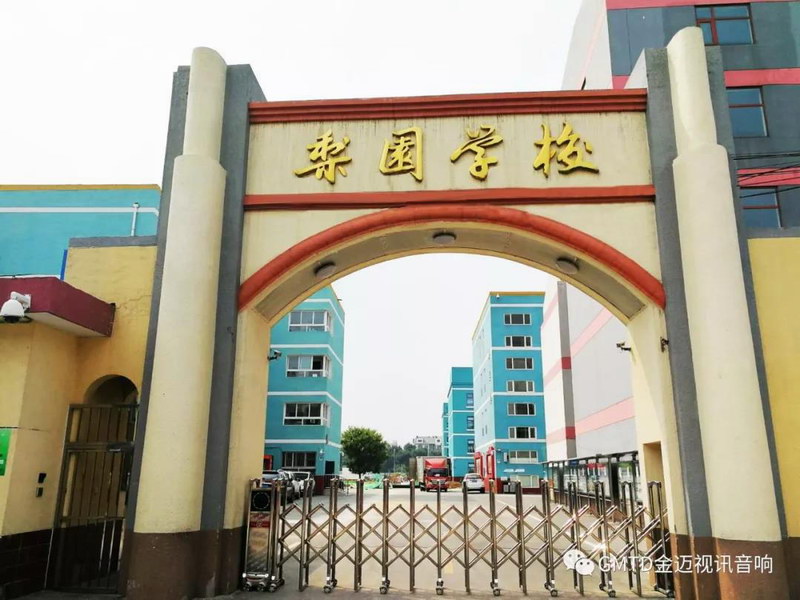

【用户概况及需求】 北京市通州区梨园学校坐落在北京南部梨园产业区的核心地带,地理位置优越,环境优雅怡人,是一所公办九年一贯制学校。“让每个学生快乐成长、每位教师幸福工作、使学校和谐发展”是梨园学校的办学理念。学校一直遵循着“志存高远、博学敏行”的校训,发扬着“团结友爱、拼搏进取、追求卓越”的校风。梨园学校被先后评为“北京市健康促进校”“北京市文明礼仪示范学校”受到了社会各界的尊重和业内人士的广泛认可。现校园需建设校园广播系统现场概况及需求如下: 1. 教学楼:教学楼整体分布有20间教室。要求各教室端音箱都可以单独播控、教学楼的走廊区域安装高保真音箱,实现走廊公共区域分区控制; 2. 教学楼周围的公共区域:分别安装独立的室外音柱、以便对这区域单独播控; 3. 室外运动场:优质的专业音箱可全方位无死角覆盖,具备本地扩声功能,可实现无线点播功能,即时应用,即时点播,优化运动场体育老师的使用条件及学校各种活动的使用。 4. 采用IP网络化广播系统,利用现有局域网并实现多网合一;全数字化传输,覆盖整个校区。 5. 要求使用电脑操作广播系统,满足定时自动播放上下课音乐铃声、课间广播操、眼保健操、日常广播通知等基本需求,实现无人值守的校园数字自动化广播功能。 6. 校园广播具备监听功能。系统管理员和授权领导可以实时监听或监控校园内任意一个广播点的播放内容。 7. 校园广播系统设置领导分控系统,便于校领导有广播需求时在办公室即可进行操作。 【方案设计】 根据学校以上需求,校园广播系统建设遵循“先进适用、经济实用、安全可靠、成熟稳定、功能强大、性价比高”的原则设计。并综合考虑施工、维护等重要因素,同时也为学校今后的发展、扩建、改造等留有余地。设计整体校园IP网络广播是系统的、完整的、全面的,可充分满足操作方便,维护简单,便于管理的要求。 校园广播总体设计为IP网络广播系统。在智能控制方面采用的是Gmtd金迈视讯IP广播服务器主机+IP广播管理软件,它即能控制IP网络终端(包括数字IP网络音箱、IP广播前置终端、IP广播寻呼话筒等),教室部分采用壁挂数字IP网络音箱。校园网络广播可控制到对每一个点的广播播放。 №1. 教室音箱设计: 设计安装Gmtd金迈视讯壁挂式 IP网络音箱GM-8015;教学班实现寻址广播功能,可远程实现音频推送及控制,该款音箱高保真音质,保障教学功能及背景音乐上下课铃声定时播放。 №2. 教学楼走廊设计: 教学楼走廊考虑到效果和适用性,设计在走廊区域安装Gmtd金迈视讯高保真音箱GM-627,并由一台IP网络功放GM- IP120负载实现。 №3. 教学楼周围公共区域设计: 该区域主要是学生及教师休闲放松的地方,人流往来比较大。根据这些因素考虑,在此区域采用Gmtd金迈视讯防雨音柱GM-628,并配对一台IP网络功放来负载实现。 №4. 运动场广播设计: 学校操场主要是学生上体育课及学校组织大型活动的区域,为了能更好的管理,在操场区域建立了单独分区设备来控制及使用。根据综合因素考虑,在此区域采用Gmtd金迈视讯IP网络前置终端GM- 8004A、调音台GM- 9601A; 智能音乐编程播放器GM- 8608S;无线麦克风X7;天线分配器TS-AD1;天线放大器TS-AD2; 电源分配器C210E;DSP音频数字程序矩阵处理器C114等设备系统进行整个区域的功能实现。校园室外配置Gmtd金迈视讯纯后级功放C104; 专业音箱M504;可全方位无死角覆盖,具备本地扩声功能,可实现无线点播功能,即时应用,即时点播,操作简单方便。 【系统拓扑图】
|
