产品描述

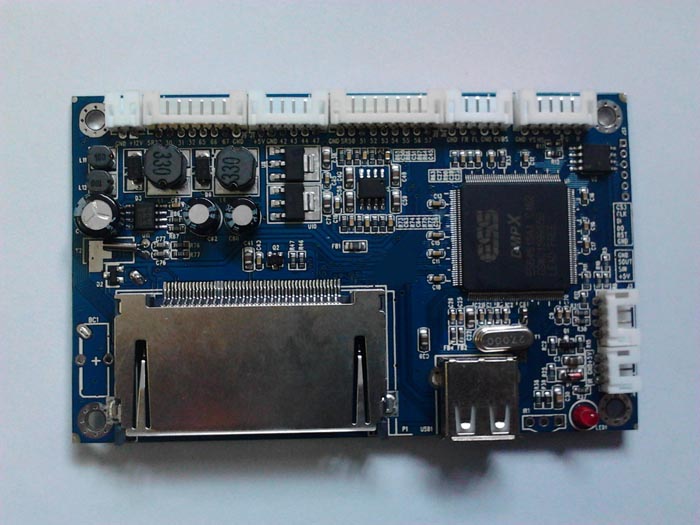

3Q-V6广告机解码板，此款插卡板为解码板单板，通过与驱动板、功放板、触摸板、按键板等单板的连接，实现液晶显示器、广告机的多种功能。可方便地嵌入各种电子产品中，只需要液晶屏和外壳等就可以组装成一台完美的广告机,是媒体播放器的最理想选择. 如车载显示器、液晶电视、广告机等；因增添了新的数码多媒体播放功能，且带USB对闪存卡更新功能,将使你的产品更具有全面优势,可满足多变的市场需求。

产品说明特性

1、 采用ESS公司第四代DMPX系列多媒体专用解码芯片，主频高，性能优

2、 宽电压直流输入：6~15V

3、 低功耗特性：正常工作模式（<2.4W），待机模式（<1.2W）

4、 多存储介质支持功能：可支持CF/USB2.0/MINIUSB/SD/MMC卡，支持热插拔

5、 兼容多种播放格式：包括MP3,JPG,MPEG，AVI等多种格式

6、 视频制式：PAL（25帧）、NTSC（30帧）、自动

7、 视频输出：支持AV、VGA（场频60hz,行频31.25khz） 或YPrPb 色差输出，且可选多种视频同时输出，可换接电视机和液晶显示器，支持480i，480p，720p；视频输出阻抗75欧姆

8、 音频输出：双声道立体音频输出，信噪比85dB

9、 播放模式：全重复播放、单曲重复播放、顺序播放

10、 OSD 语言：支持中文、英文等多国语言

11、 遥控功能：红外遥控控制

12、 定时开关机：利于节省能源，并且延长其使用寿命

13、 滚动字幕：播放视频广告的同时，在屏幕下方显示预先设定的文字信息

14、 记忆播放：由于某些情况断电后，再上电时将会从电源切断的时刻播放

15、 时钟显示：具有时钟IC，可显示时间信息

16、 支持OTG 拷贝功能：可将USB 文件自动COPY 到记忆卡里

17、 按键扩展：可外接按键板

18、 支持触摸功能（可选）

19、 支持条码扫描功能（可选）

PCB尺寸图

PCB：2层板

PCB长度：102.0

PCB宽度：61.0mm

螺丝孔规格：3.20mm x4
