4路视频采集卡、4路流媒体采集卡、4路标清采集卡

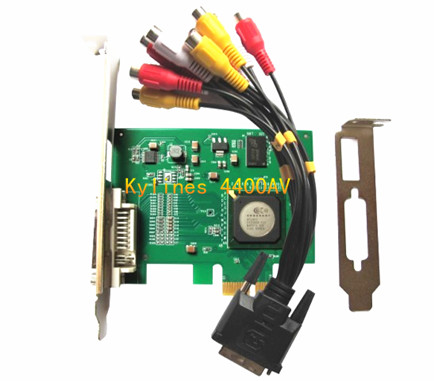

――Kylines 4400AV

一、产品简介

麒麟视讯产品以其在视/音频和多媒体技术上的领先地位而被广泛认可，已经将Kylines 4400AV加入其高质量和高性能的采集卡产品线中。Kylines 4400AV 是为高性能低价位流媒体市场和视频监控产业而设计，能够同时从4个独立的视频源采集和输出4路视/音频流或者4路视频流。采用最流行的Direct show标准WDM驱动，大大方便开发工作。
Kylines 4400AV四路视频采集卡是一款针对系统集成商进行多路视频图像采集的4路实时高清图像采集卡，该产品主要针对流媒体图像采集要求，采用高速PCI-E接口，4路720*576同时图像采集。它采用实时并行处理技术，可以采集到更多通道和更大尺寸视频图象，使采集图像质量更好、采样频率更高，性能更为稳定。

Kylines 4400AV采用美国 con公司的最新视频采集芯片研发而成，采集图像清晰，色彩艳丽，采用PCIEx1的传输接口，支持4路 720x675 的图像采集。没有目前其他厂家采集卡存在的一些 图像拉丝，色彩差，声音不同步等问题，适合2U机箱，4U机箱，和标准通用机箱应用，驱动采用DX架构，是目前多路标清采集的最佳选择。

二、性能指标
Kylines 4400AV通道实时图像采集卡4路PAL，NTSC彩色或黑白视频信号同时输入，同时显示。
Kylines 4400AV通道实时图像采集卡亮度、对比度、色调、色饱和度软件可调。
Kylines 4400AV通道实时图像采集卡支持计算机内容与图像同屏显示
Kylines 4400AV通道实时图像采集卡底层程序稳定，功能丰富、开发简便。
操作系统支持：Windows 2000、2003、XP、Windows 7。
三、产品特点
1）PCI-E接口，支持一机多卡。
2）四路独立的视音频采集处理，视频图像可以叠加。
3）支持流媒体格式WMV9、MPEG-4、H．264等的录制与网络视频直播
4）每路独立可以调成NTSC或PAL制
5）四路复合视频输入和四路音频输入
6）每路支持最大解晰度为NTSC：720x480（30 fps）； PAL：720X576（25fps）

7）支持大多数的视音频采集软件，如AMCAP，Media Encode，Real Producer等。
9）四路无压缩视音频数据DMA信道，使得四路视音频预览低CPU占用率
10）亮度、对比度、色调、色饱和度软件可调

11） 高性能的模拟视频前端滤波处理能力，使效果得到低码率、高清晰无干扰的还原
12）为IPTV项目提供优秀的解决方案。

13）采用最流行的Direct show标准WDM驱动，方便开发

四、典型应用包括：

1、网络视频直播、流媒体直播；
　　2、教育课件录制、多媒体录播录像、会议录播、视频会议，远程教育培训；
　　3、大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控、游戏机等设备；
　　4、VOD系统、资料保存；

5、远程视频监控、远程医疗等。

五、技术规格：

视频输入： 4路复合AV

音频输入： 4路 模拟非平衡音频

视频输出： YUV2 (4:2:2), YUV (4:1:1)

音频输出：WAV

视频监视：实时硬件的VGA overlay显示屏幕

音频监听：标准声卡

音频格式：立体声48KHz

开发支持：Direct show标准WDM驱动，VFW接口

符合标准：完全兼容PCI-E标准

支持压缩格式：Flash、WMV9、Real10、Divx、Xvid等

支持视频制式：PAL、NTSC

显示总资源：120fps(NTSC) / 100fps(PAL)

录像总资源：120fps(NTSC) / 100fps(PAL)

显示分辨率：720×576

录像分辨率：720×576

采集视频分辨率尺寸：
